立式刻字機-GR8000-80
熱轉印膜 | 太陽膜 | 異形圖案 |

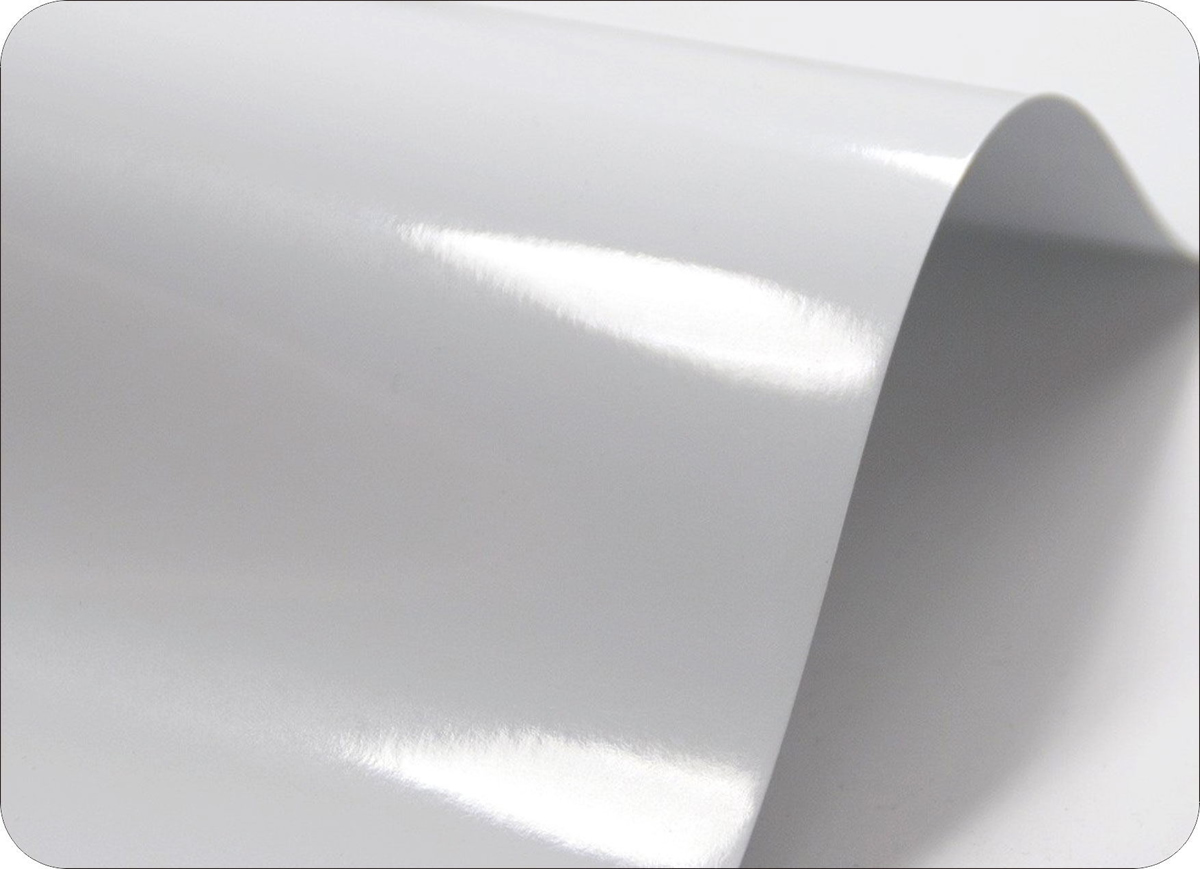

卡紙(克重≤500G) | 不干膠圖文標識 | 相紙 |

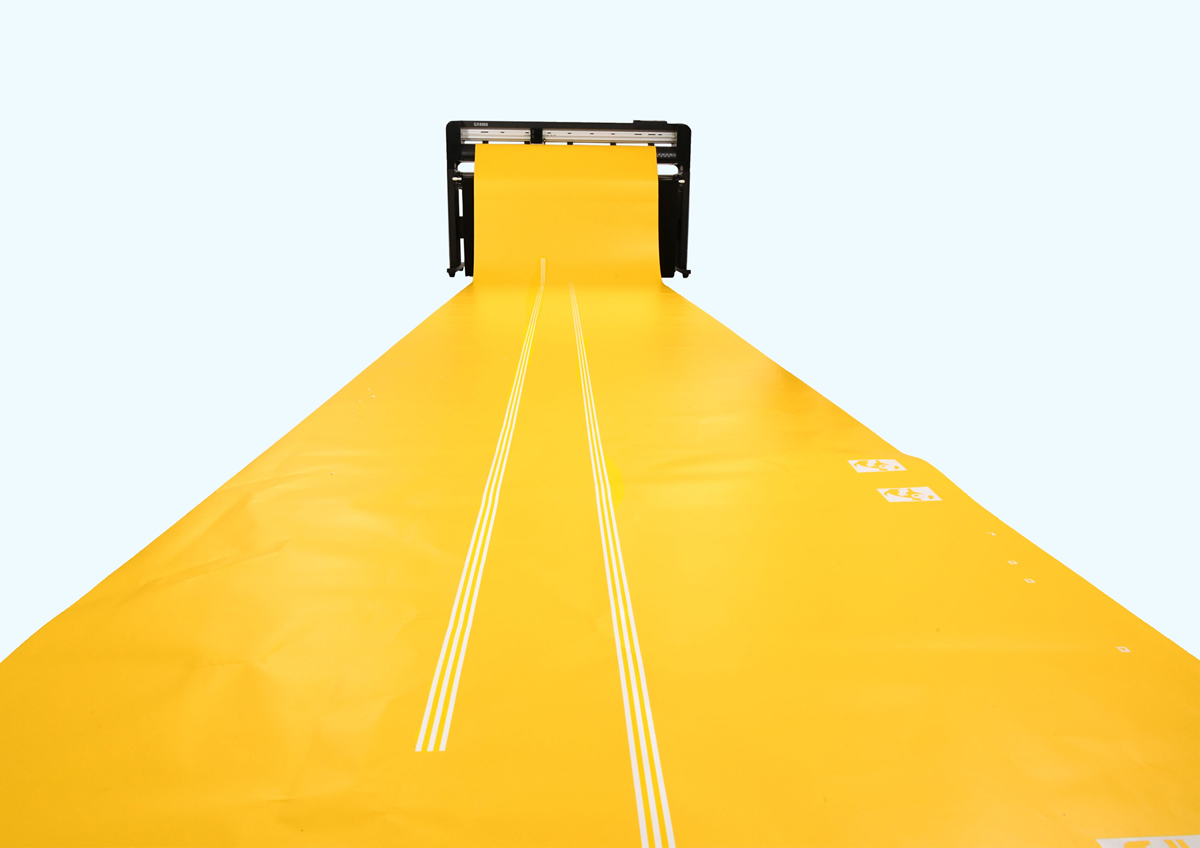

出眾的7米直線走紙能力GR8000系列具有穩定的7米直線走紙能力, 這是高水平加工的必備條件,非常適合大幅面圖文標識的制作。 |

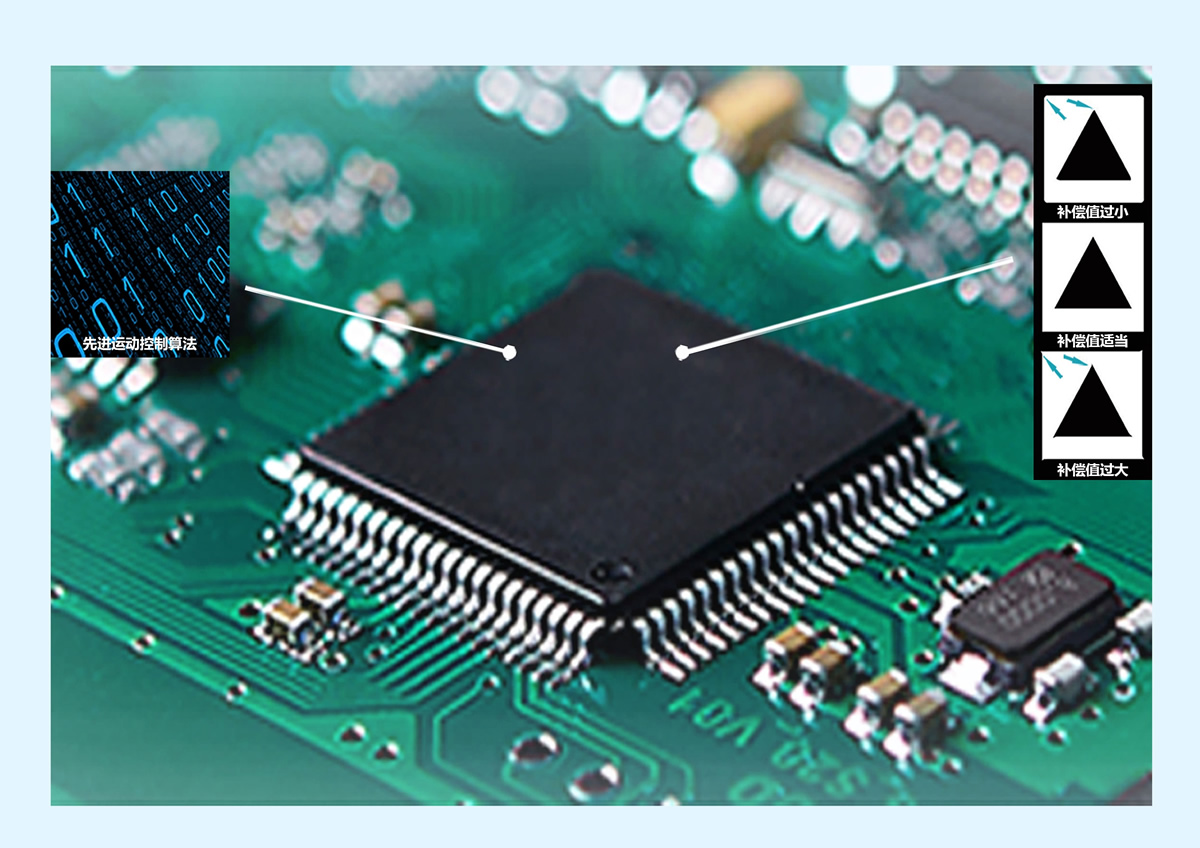

大陸首家-通過硬件進行刀尖補償GUNNER通過硬件進行刀尖補償,而不是軟件。我們的硬件刀補的方式在業界處于領先地位,采用硬件刀補可以使機器長期保持高精度加工的狀態,而不用擔心因更換軟件造成的精度不穩定性。 |
引領業界的離線讀取條碼功能GUNNER具備一鍵讀取條碼功能,不用連接PC。GUNNER更容易實現完全離線的自動化生產,更適合執行離線混合任務。比如:在一個U盤中存取多個切割任務,GUNNER一鍵讀取條碼后,即可自動檢索出切割作務,并正確切割。 |

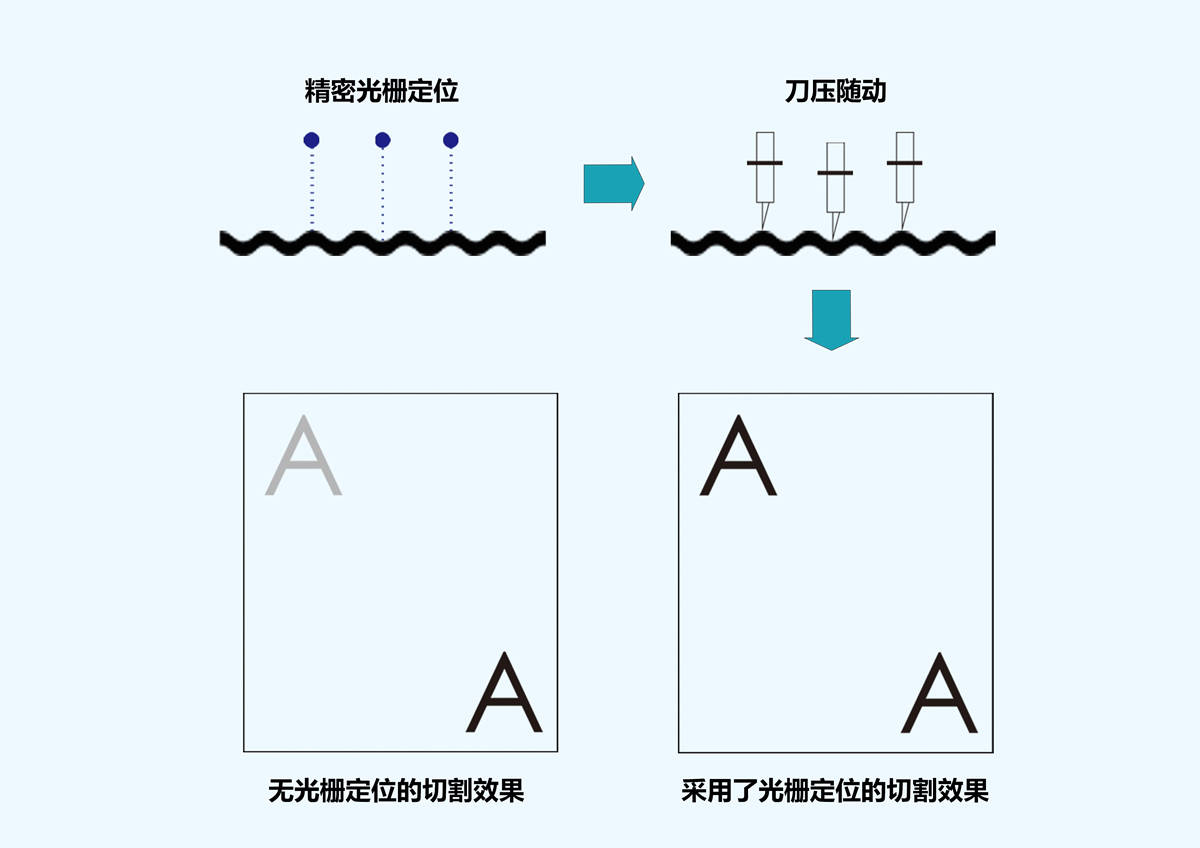

智能化臺面補償系統針對材料表面不水平的現象,通過精密光柵定位小車拖刀機構,實現切割過程中自動刀壓補償,精準實現半切、全切。切割品質完美如一,切割過程中永不傷機器臺面。 |
切面光潔、無粘連在精密光柵尺以及相應壓力控制系統的作用下,材料切面光潔、無毛刺、無粘連、易于排廢。這一特性可以顯著減少用戶工作量。 |

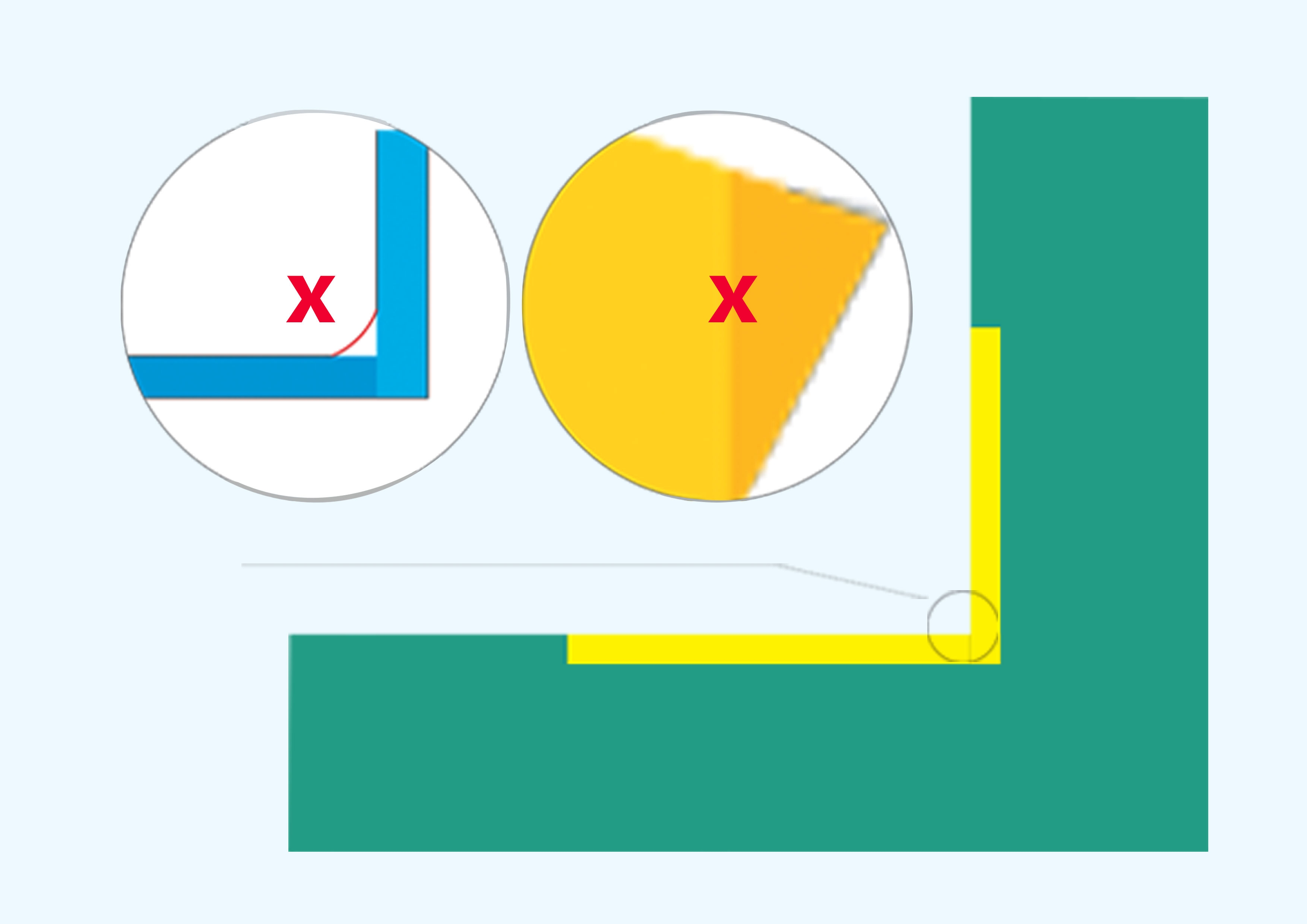

先進運動控制算法經過近20年的在本行業的經驗積累、摸索和驗證,我們的軟件工程師自主開發了業界領先的運動控制算法,該算法可以明顯的消除拐角處圓弧、材料被挑起的現象,從而實現了高精準加工。 |

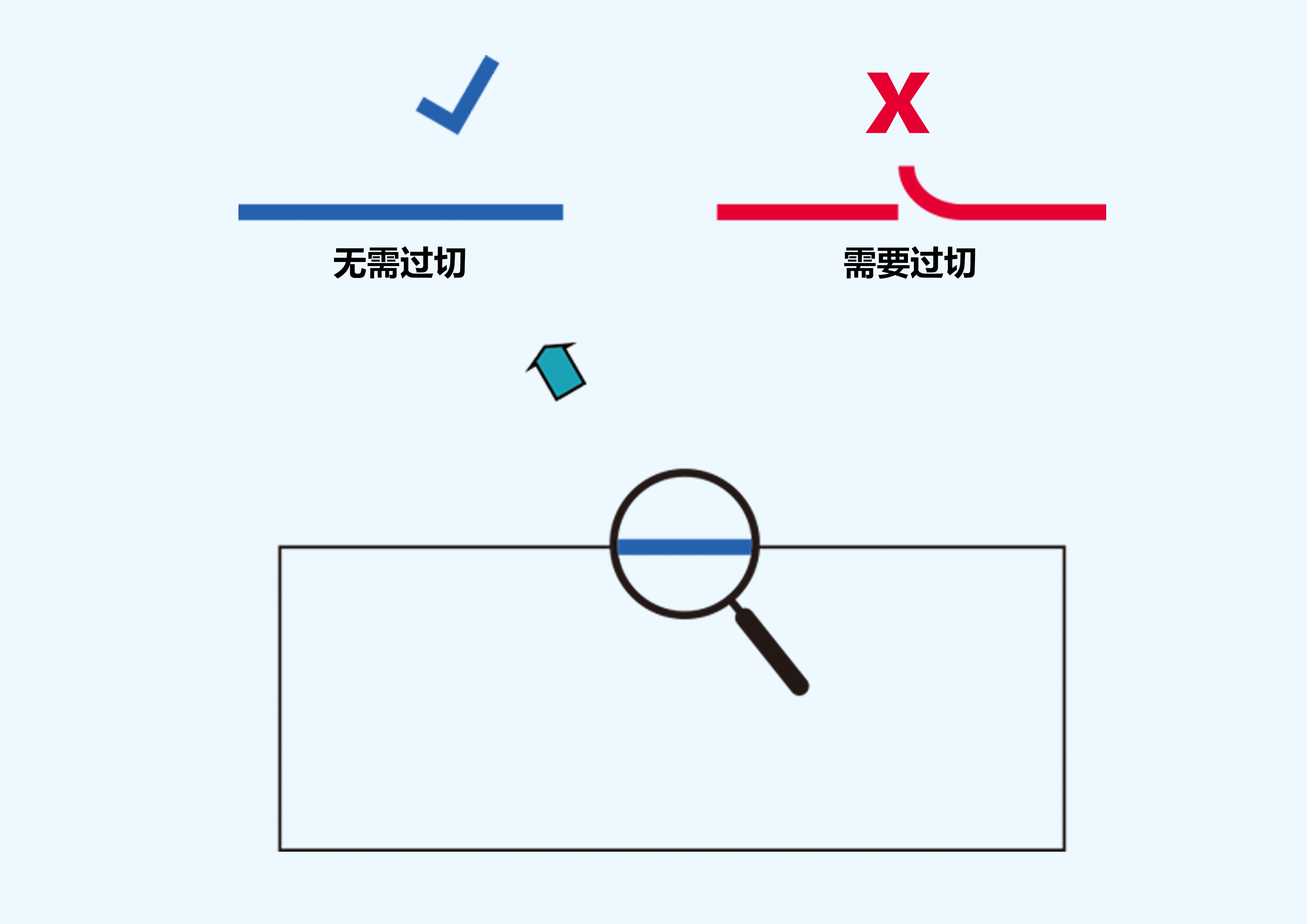

過切優化功能GUNNER自主研發的CAM軟件,對刀具物理過切現象進行了系統優化,實現了長幅面無縫對接,確保出色的切割效果。 |
有效消除靜電干擾靜電干擾對刻繪機有嚴重影響,經過長期努力我們有效的解決了這一行業難點,并且這一成果成功的通過了長期的、不同天氣條件下的測試。靜電干擾的消除對于保護高價值材料尤其重要。 |

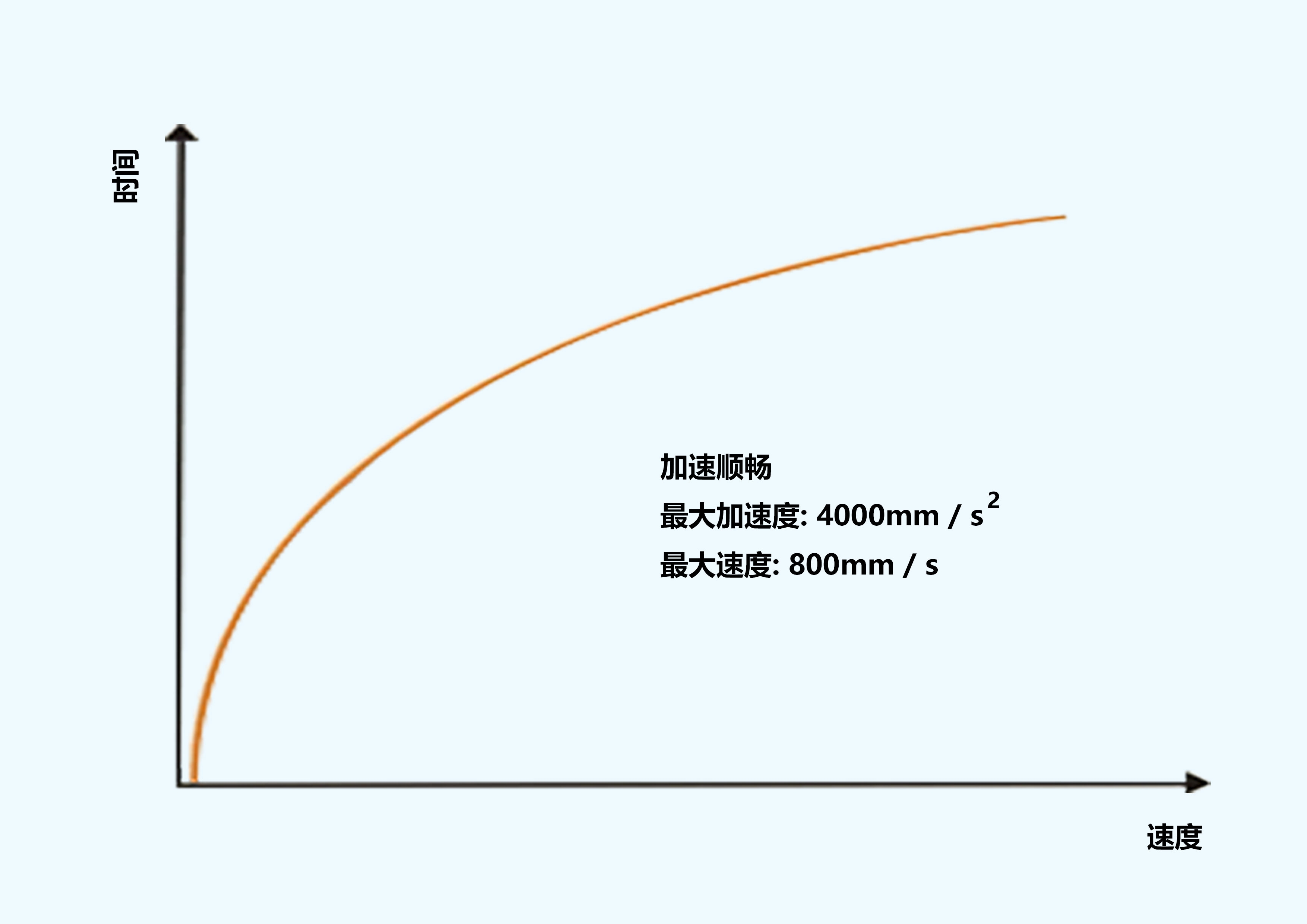

最大加速度: 4000mm/s2 |

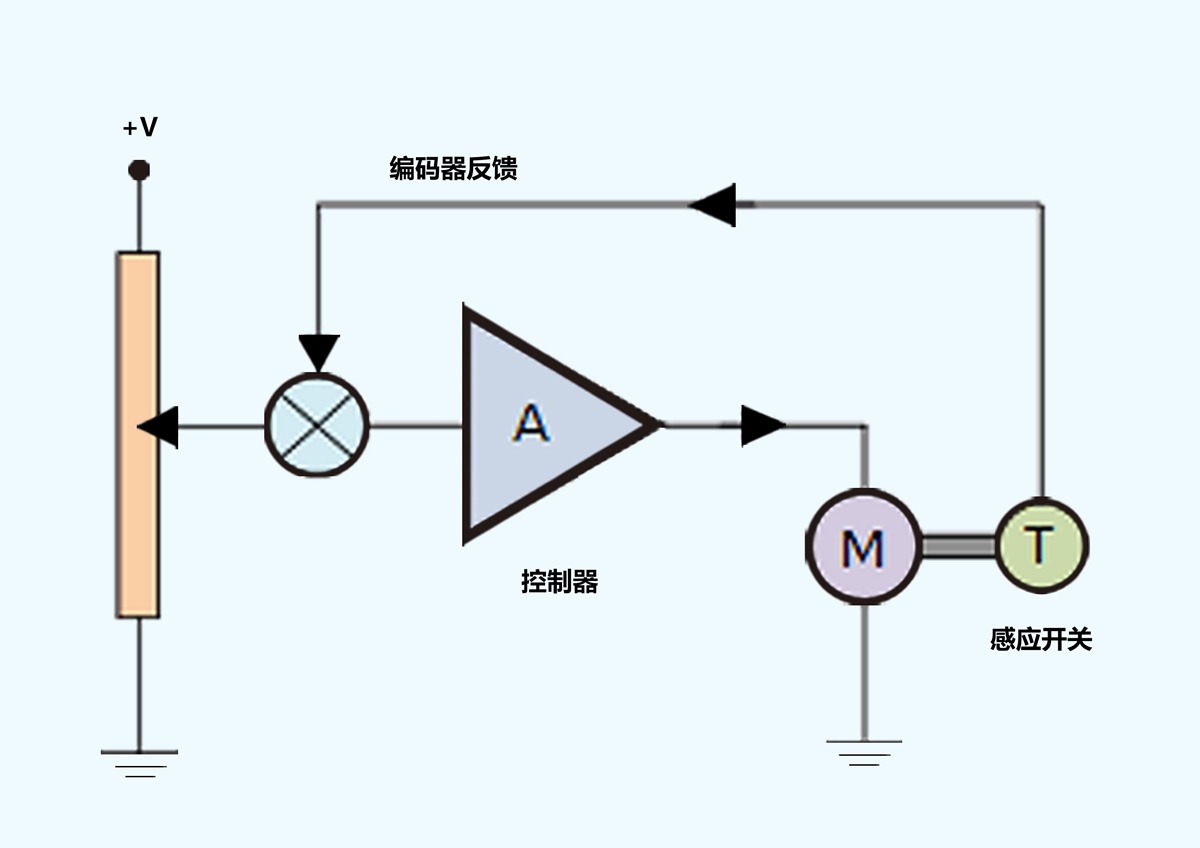

伺服驅動/ 閉環控制傳感器感測到小車過載的時候,控制系統會自動停止刻繪加工,從而避免因卡紙等外力對小車造成的過載損傷,此系統能有效保護小車。 |

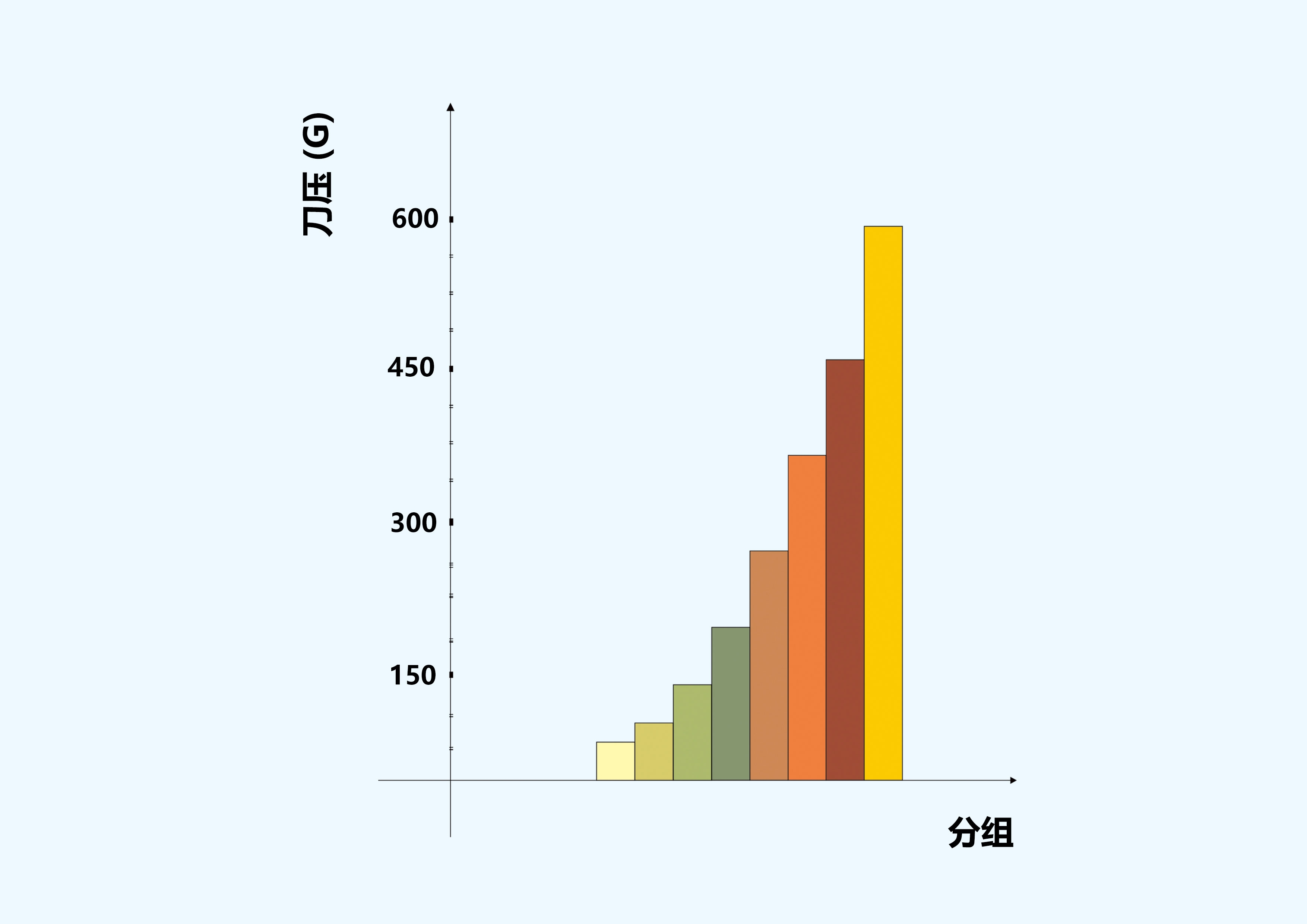

8組刀壓自動分別輸出我們將刀壓細分成8組,機器會根據已設定程序按照不同顏色自動分別輸出路徑。此功能在業界處于領先地位。 |

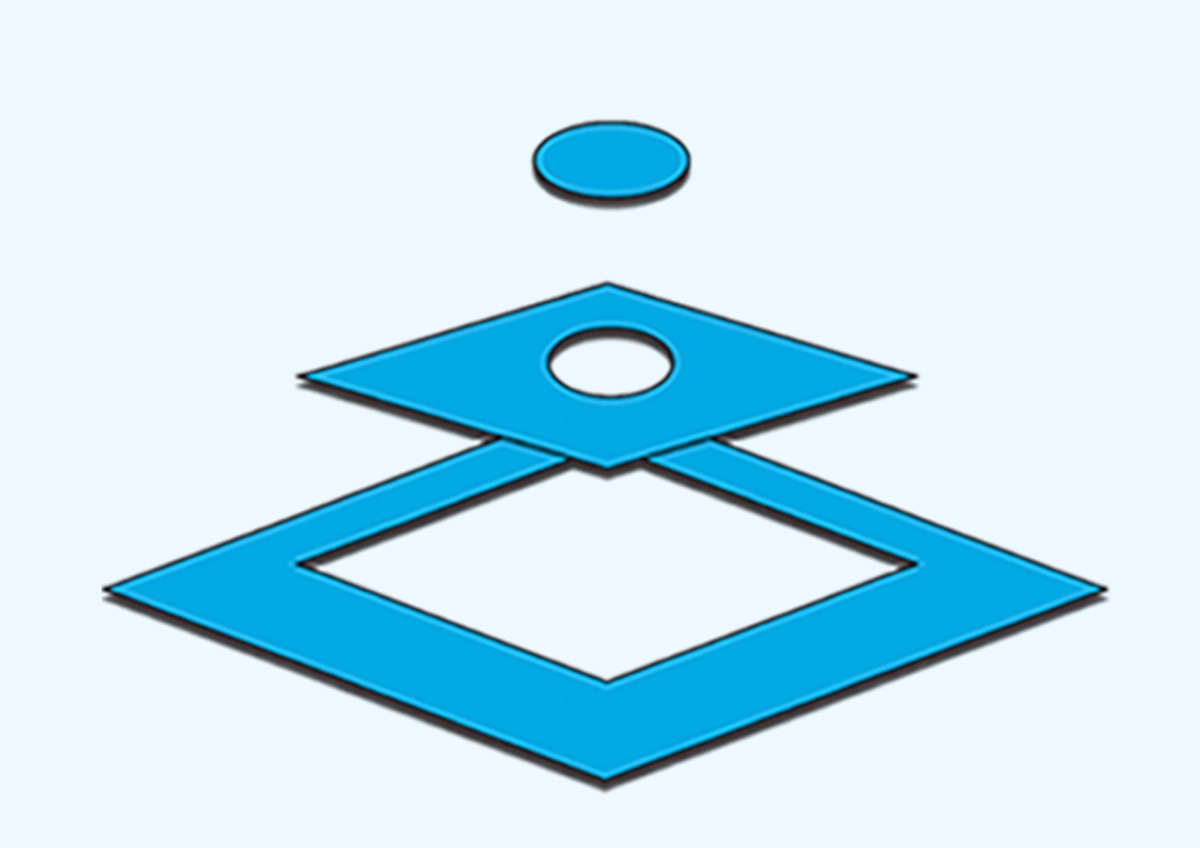

半切 / 全切功能機器具有半切 / 全切模式,用戶可以選擇單一模式,也可全選。在全選時,機器會自動分別輸出。 |

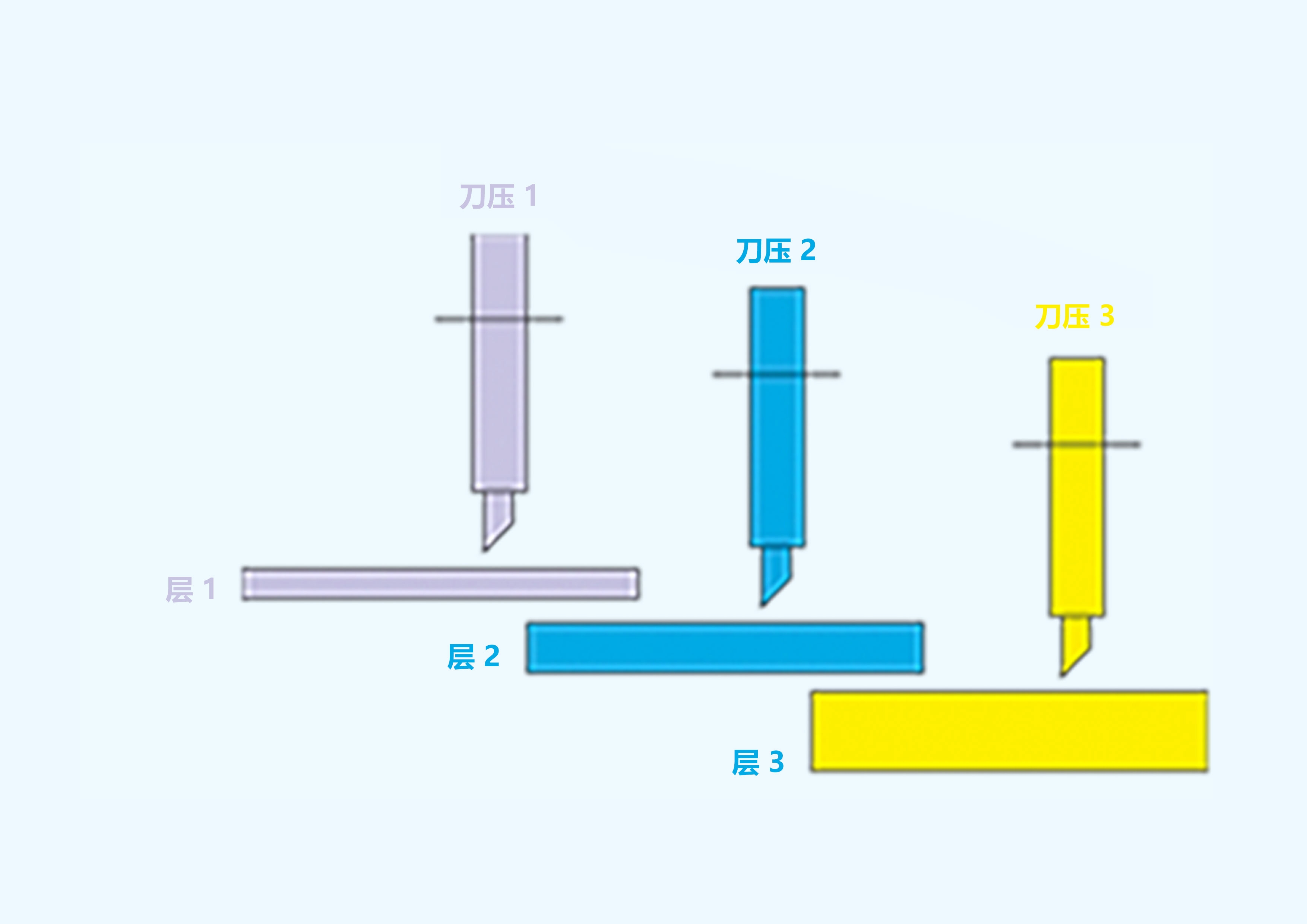

先進的多層膜切割方案對于多層膜加工,機器會在不同層面采用不同刀壓進行切割,且在換層時自動切換刀壓。 |

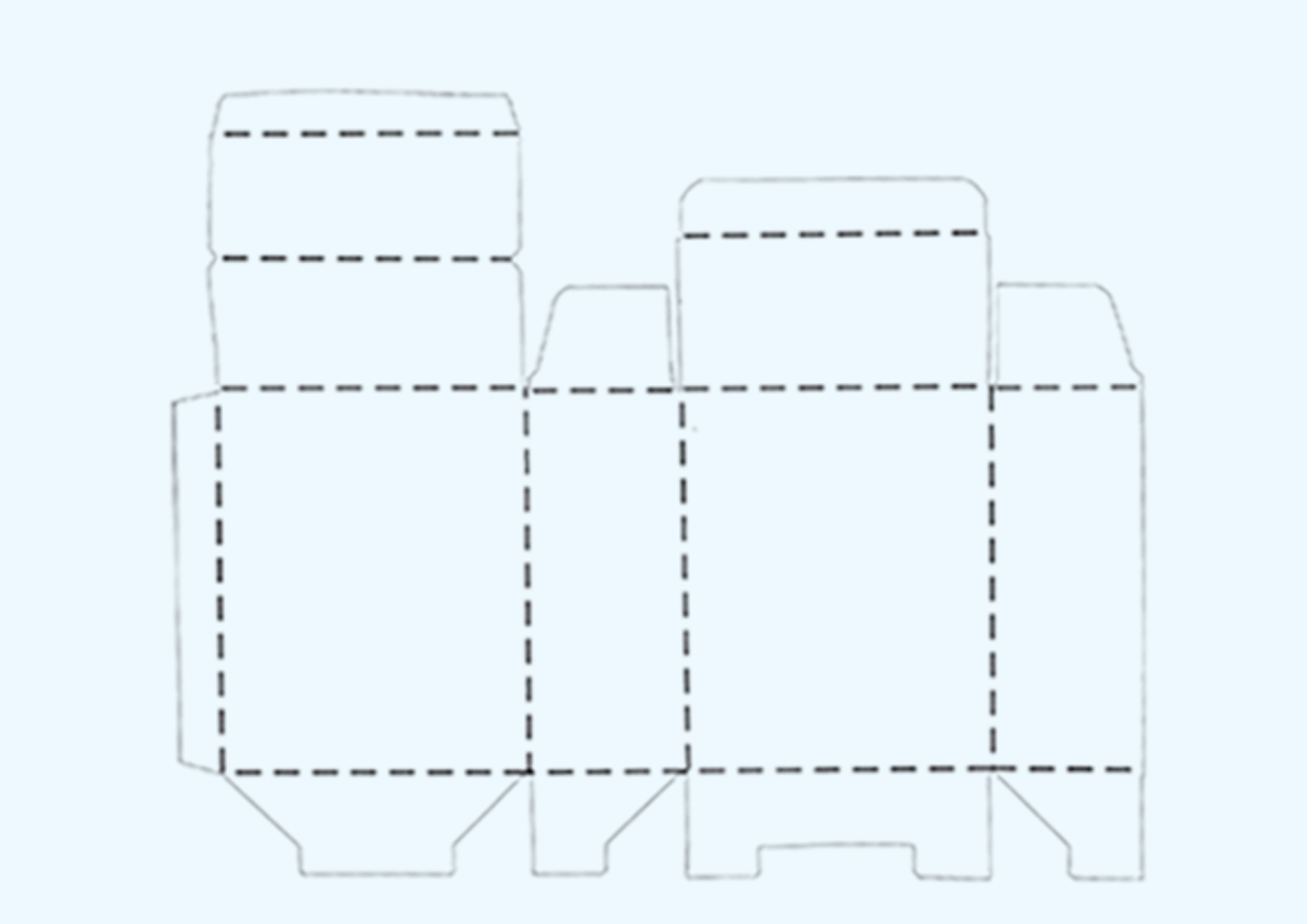

點線切割功能此功能多用于雙層膜打樣切割,也可用于加工多種卡紙。此功能對機械精度要求特別高,截至目前只有極少數進口品牌和我們具有這個功能。 |

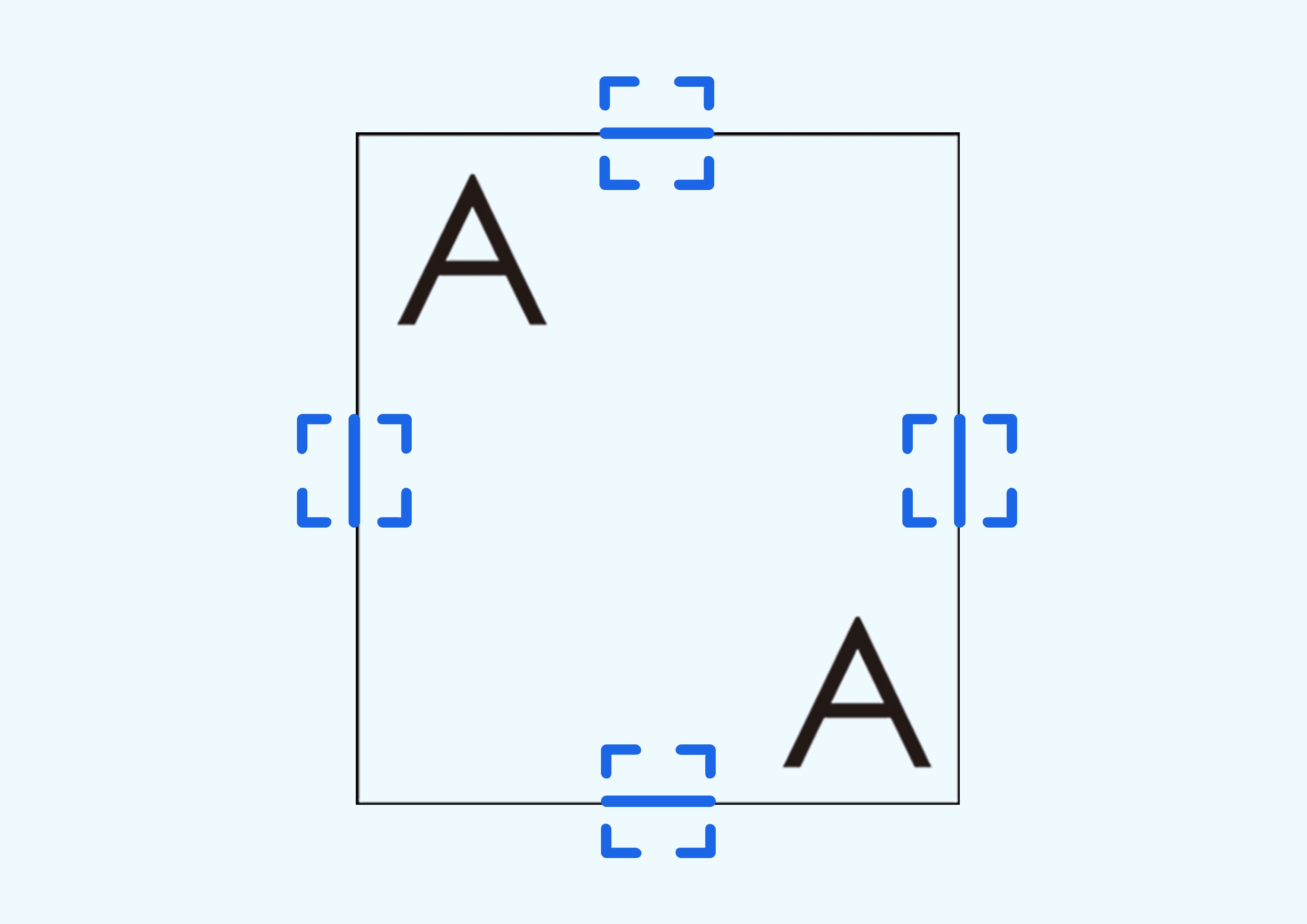

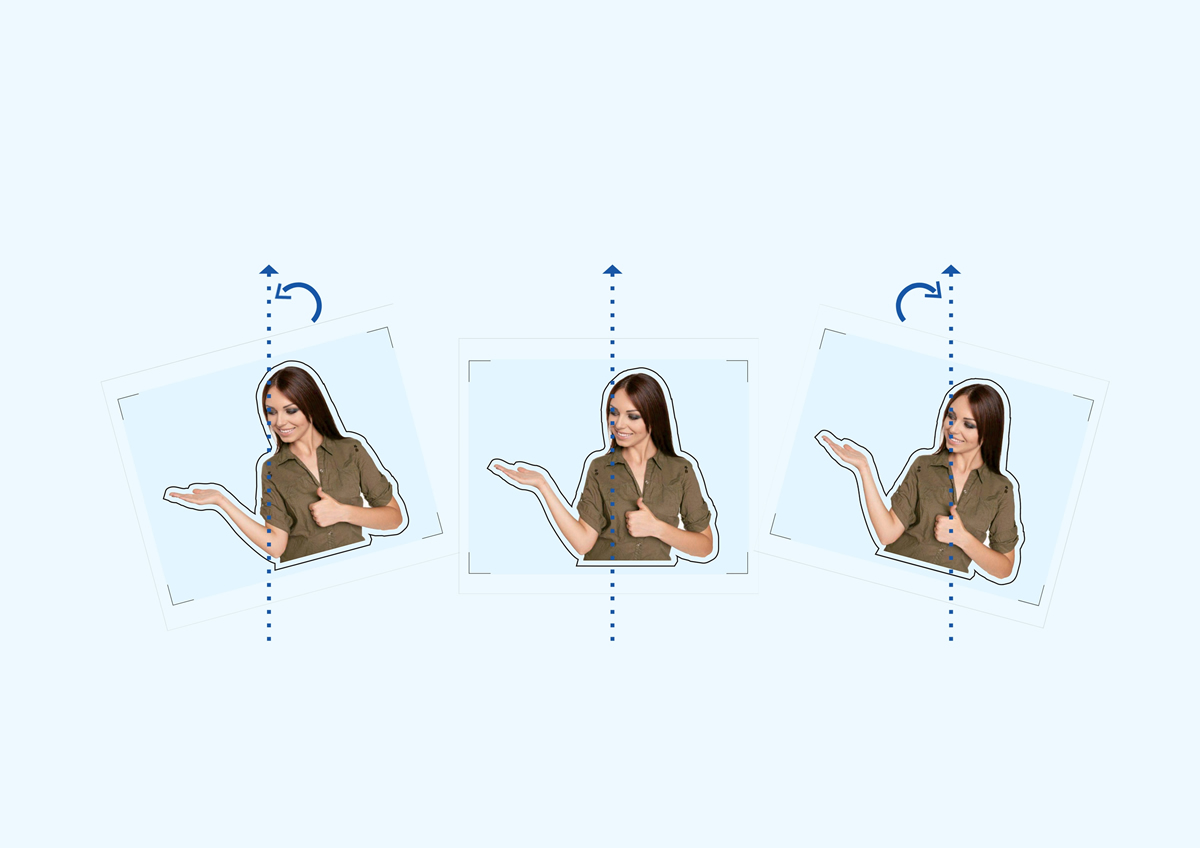

先進標記點識別功能我們自有軟件可一鍵生成外輪廓,便捷添加標記點。機器采用紅光定位方式識別標記點,操作更簡單省時,只需手動識別第一個點,然后機器自動完成其他標記點的識別,并且可以在軟件調節定位精度。當材料擺放位置呈一定程度傾斜的時候仍然可以讀取標記點,此功能可節省操作時間。 |
自動測紙儀我們采用自動測紙儀來測量材料尺寸,經測量得知材料尺寸符合加工文件所需尺寸后,控制系統才會執行切繪任務;經測量得知材料尺寸小于加工文件所需尺寸時,機器不會執行切繪任務,并且控制系統會提示操作人員加大材料尺寸,或者減小加工內容的尺寸。自動測紙儀的使用能夠非常有效的節省材料和提高加工效率。 |
一鍵安裝打印驅動真正USB打印輸出,可在任何具有打印能力的CAD軟件下輸出切繪任務。 打印驅動程序支持WINDOWS 32/64位系統。 |

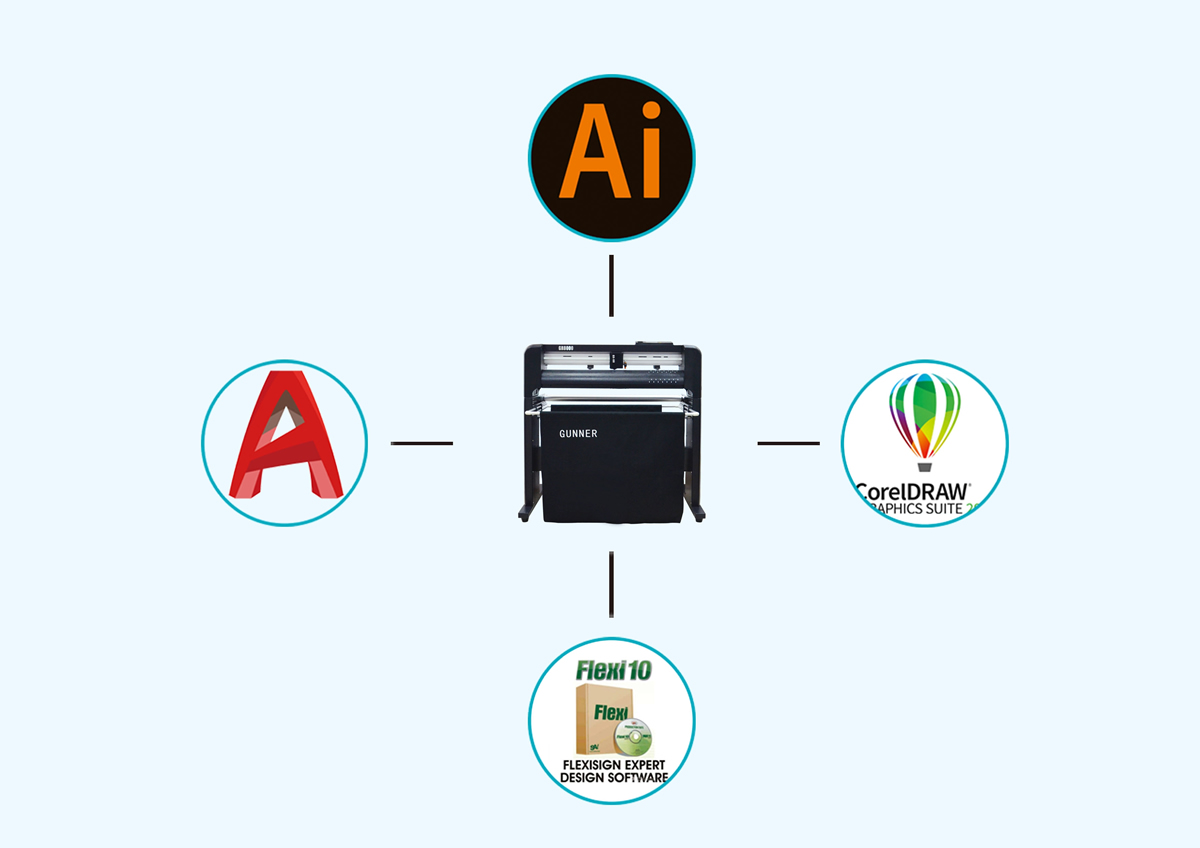

兼容 AutoCAD, AI, Coreldraw和Flexisign我們擁有業界領先的軟件適配能力,我們的設備兼容多款行業流行軟件的最新版本,并且我們可以迅速的提供升級服務。 |

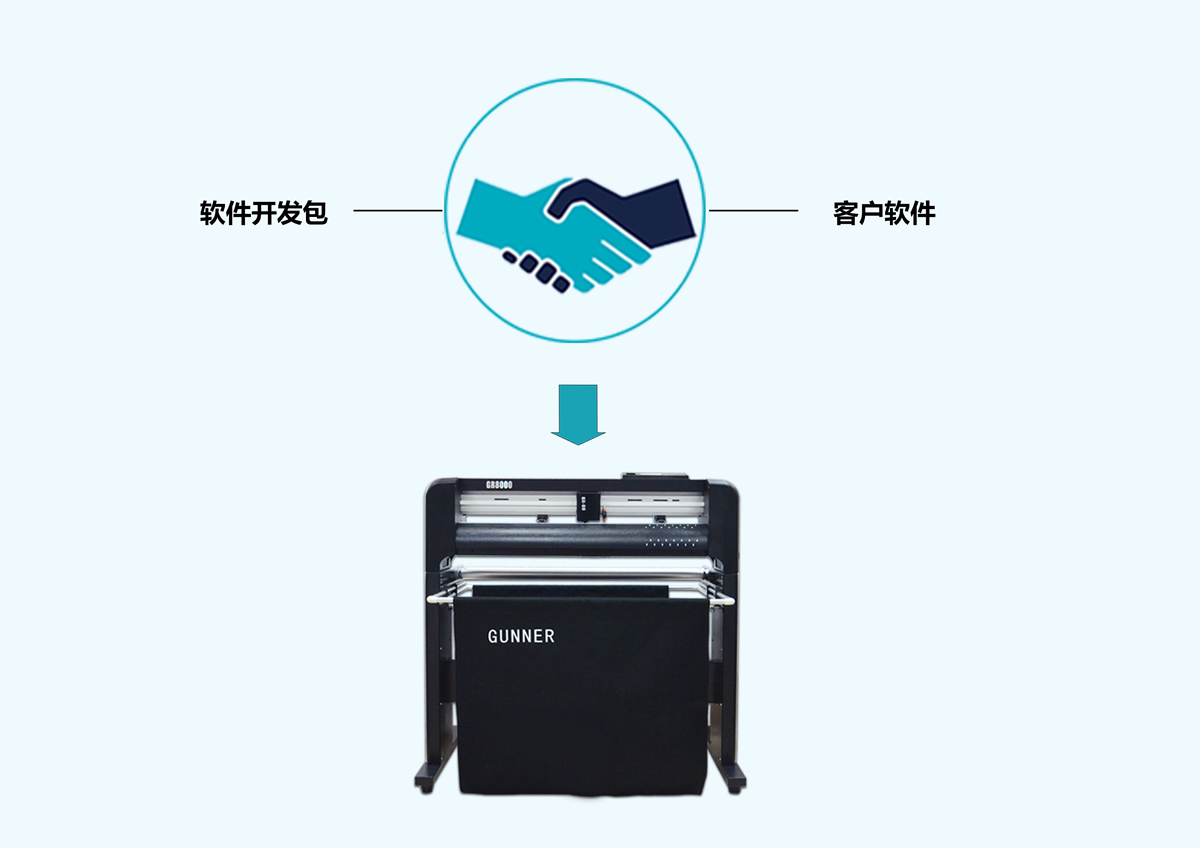

握手協議對于一些特定行業,我們可以提供軟件開發包以適配對方的數據庫/專業設計軟件,從而形成深度合作。 |

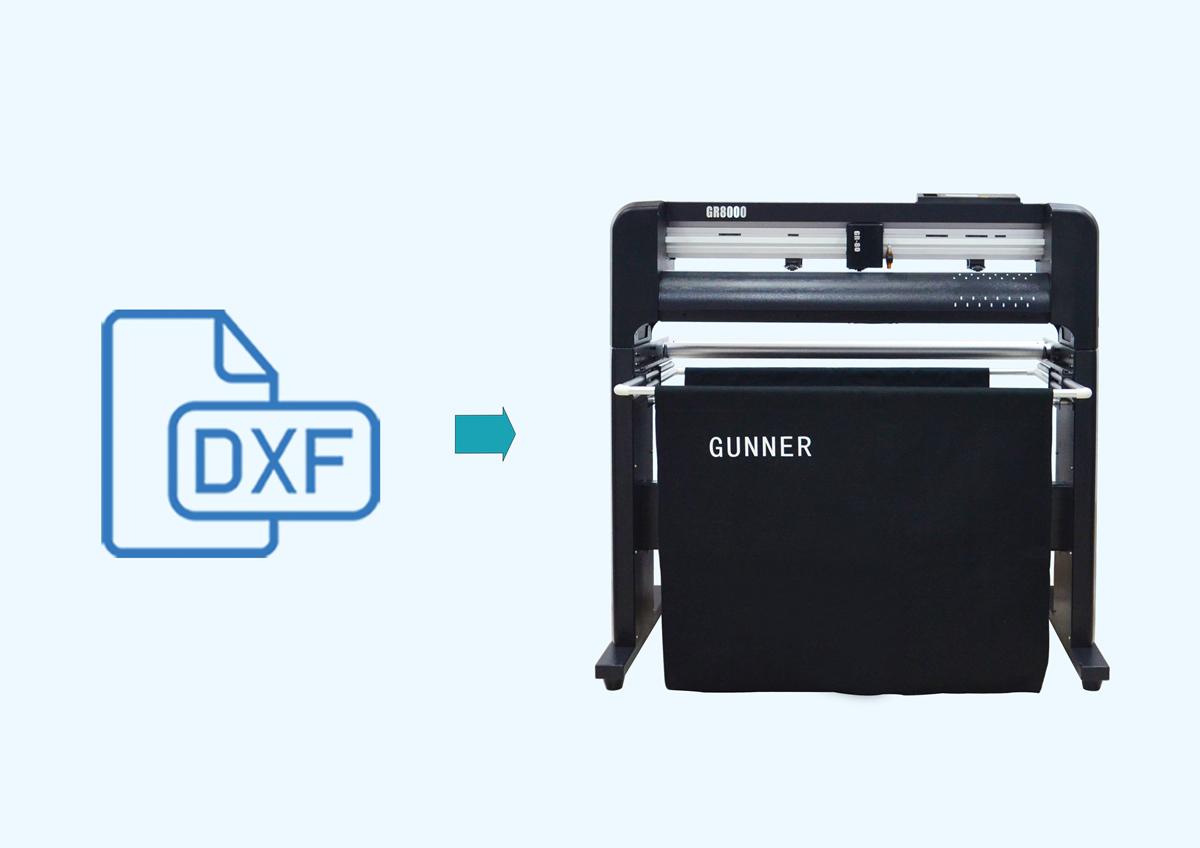

DXF 直接輸出用我們的CAD輸出中心軟件,用戶可以直接輸出.DXF格式的加工文件,而不需要進行任何格式轉換。 |
一鍵刪除正在加工的文件只需一鍵就可以停止并且刪除正在加工的文件,并且是將其從存儲器中徹底刪除,確保該文件不會再次出現。 |

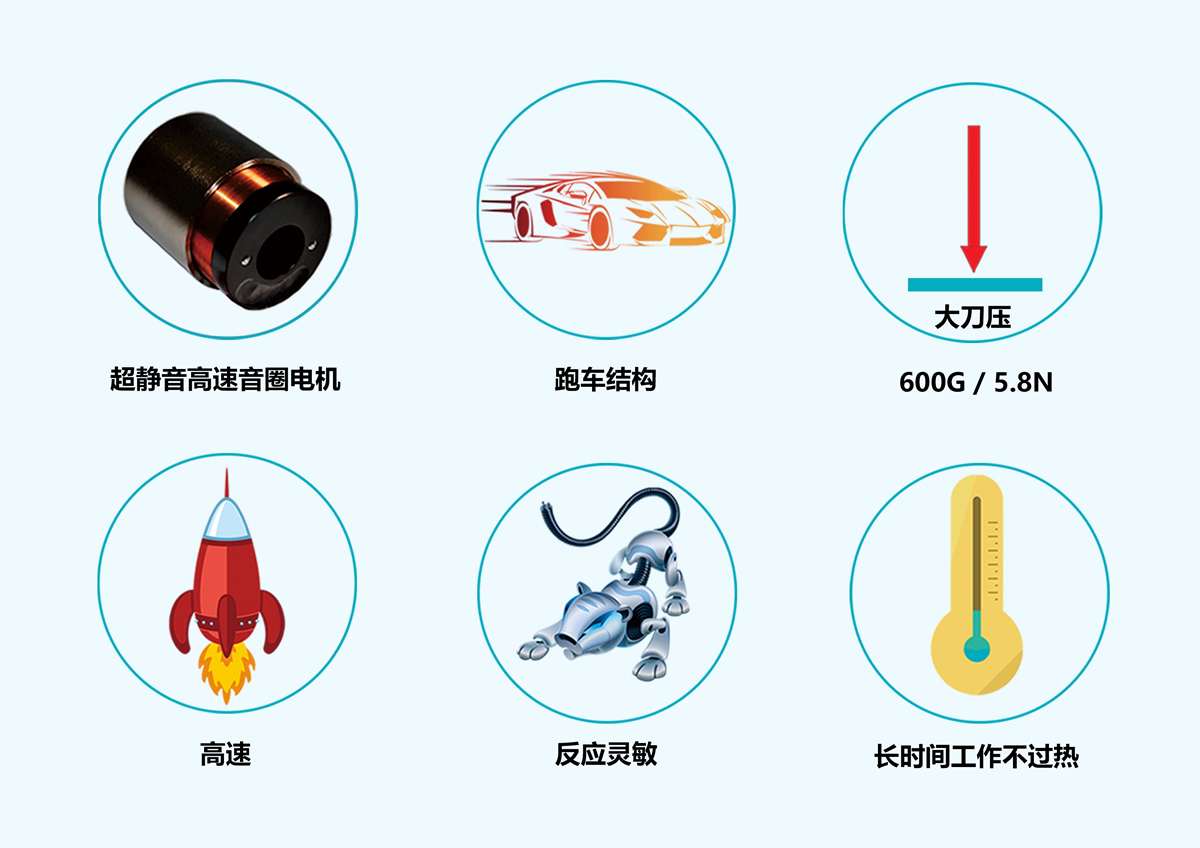

先進小車我們的小車采用超靜音高速音圈電機、跑車結構,具有速度快、反應敏捷、長時間加工不過熱等優秀特質。此小車結構獨特,在同行中處于技術、性能領先地位。 |

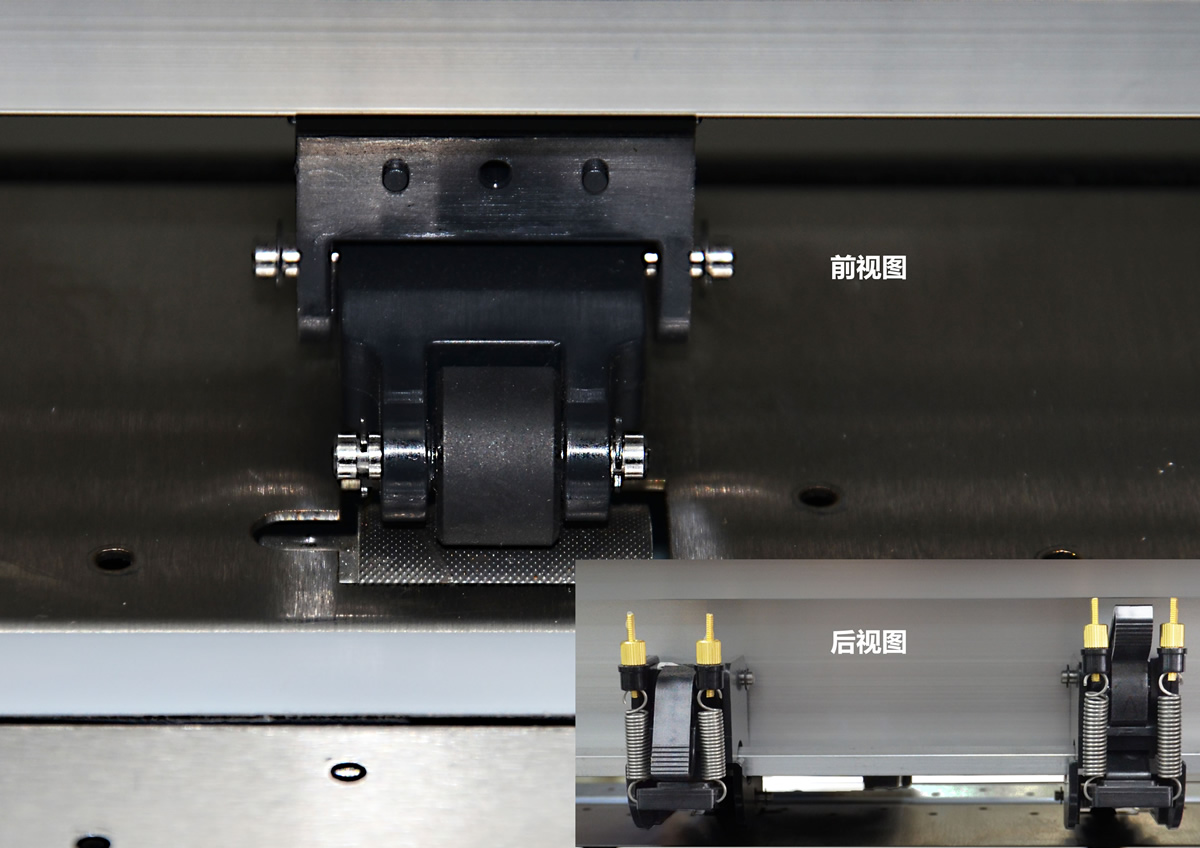

高精準、高剛性的壓輪我們的壓輪由高剛性的材料制造,適合進行長時間的加工,工作過程中不會因?yàn)槭軣帷⑹芰Φ纫蛩匕l(fā)生精度降低的情況。壓輪壓力可以進行兩級調整:高壓 / 低壓,從而適合多種材料、多種加工要求。 優質的的壓輪、精密送紙磁輥、精制送料托架等部件的合理協作,確保了長距離的、穩定的、出眾的直線走紙能力。 |

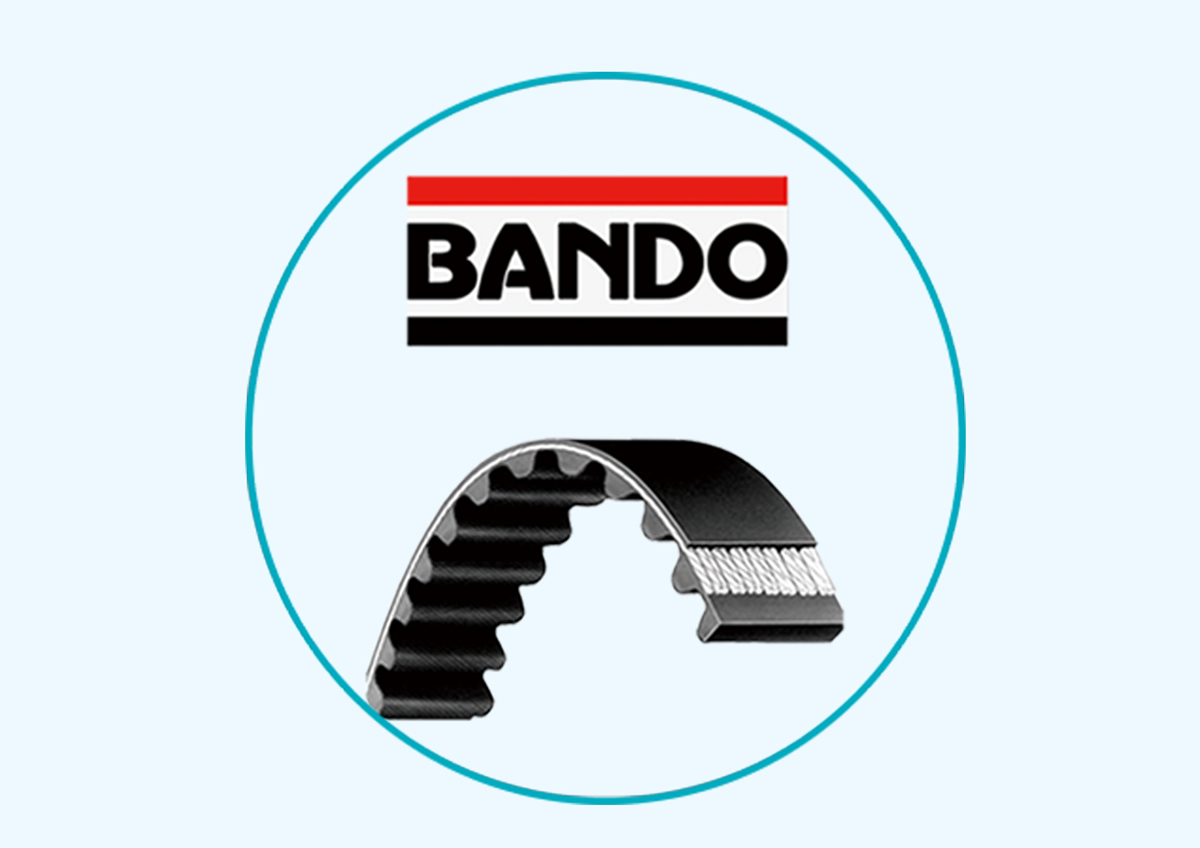

優質部件我們的主要部件都是采用國際一流品牌,如日本BANDO同步帶、NMB軸承,優秀的部件確保了出色的機械素質和長期可靠性。 |

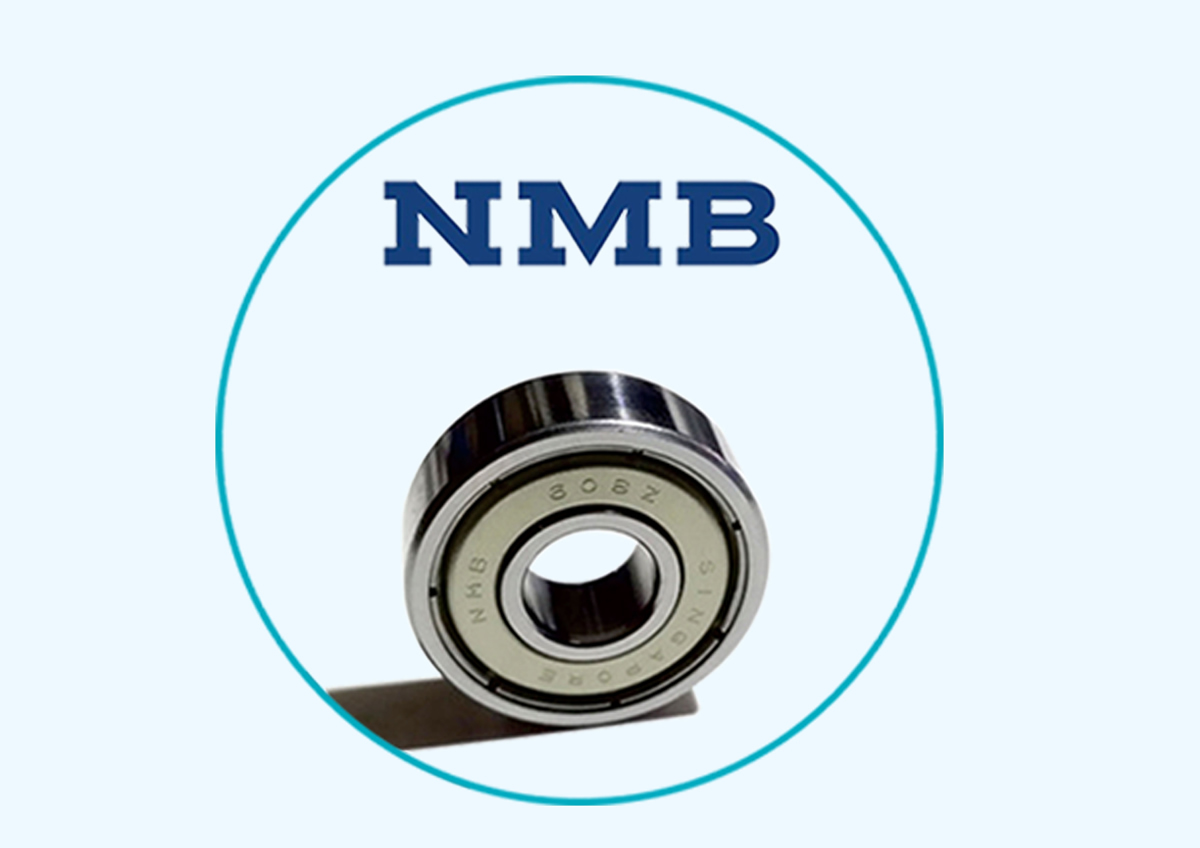

NMB 軸承日本NMB出品,以高精度、穩定、壽命長而著稱。 |

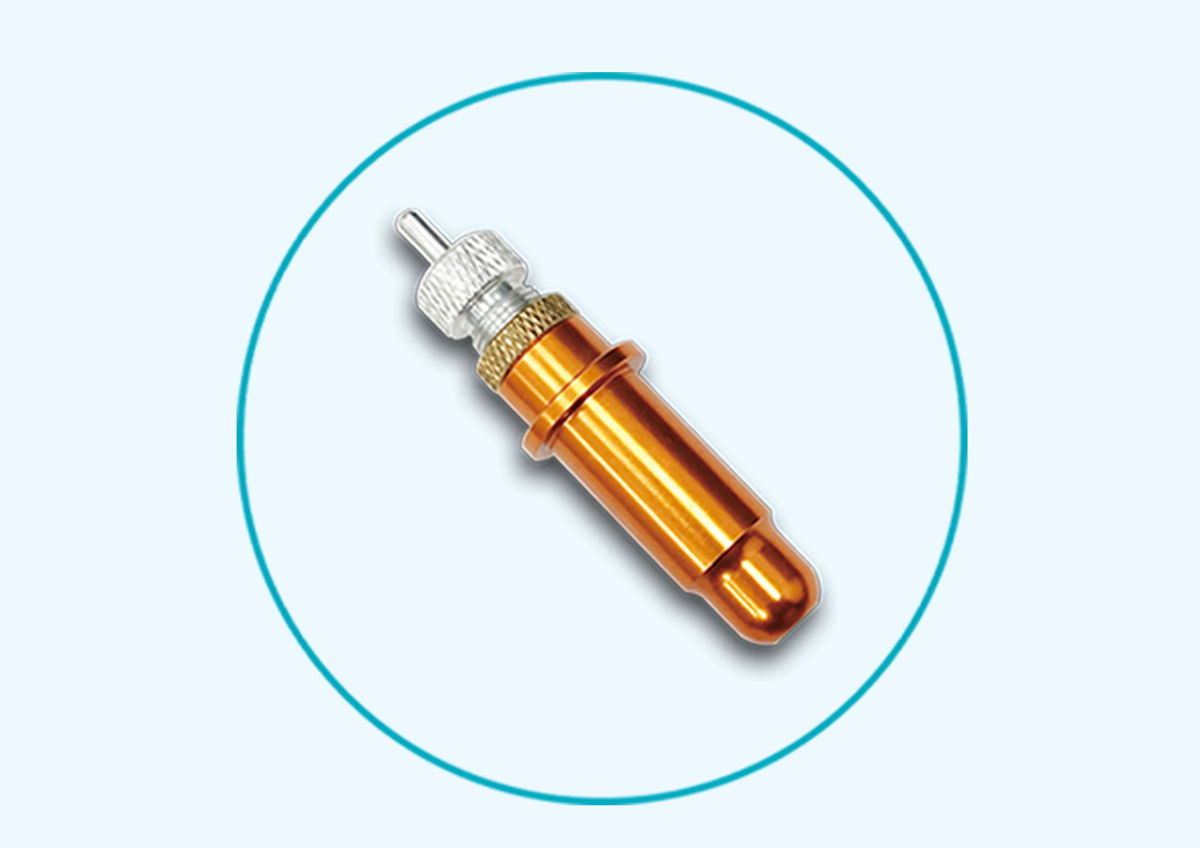

精制刀座此刀座內含精密軸承,刻刀轉向精準、順暢;刻刀固定牢固,切較厚、較粘材料時不掉刀。 |

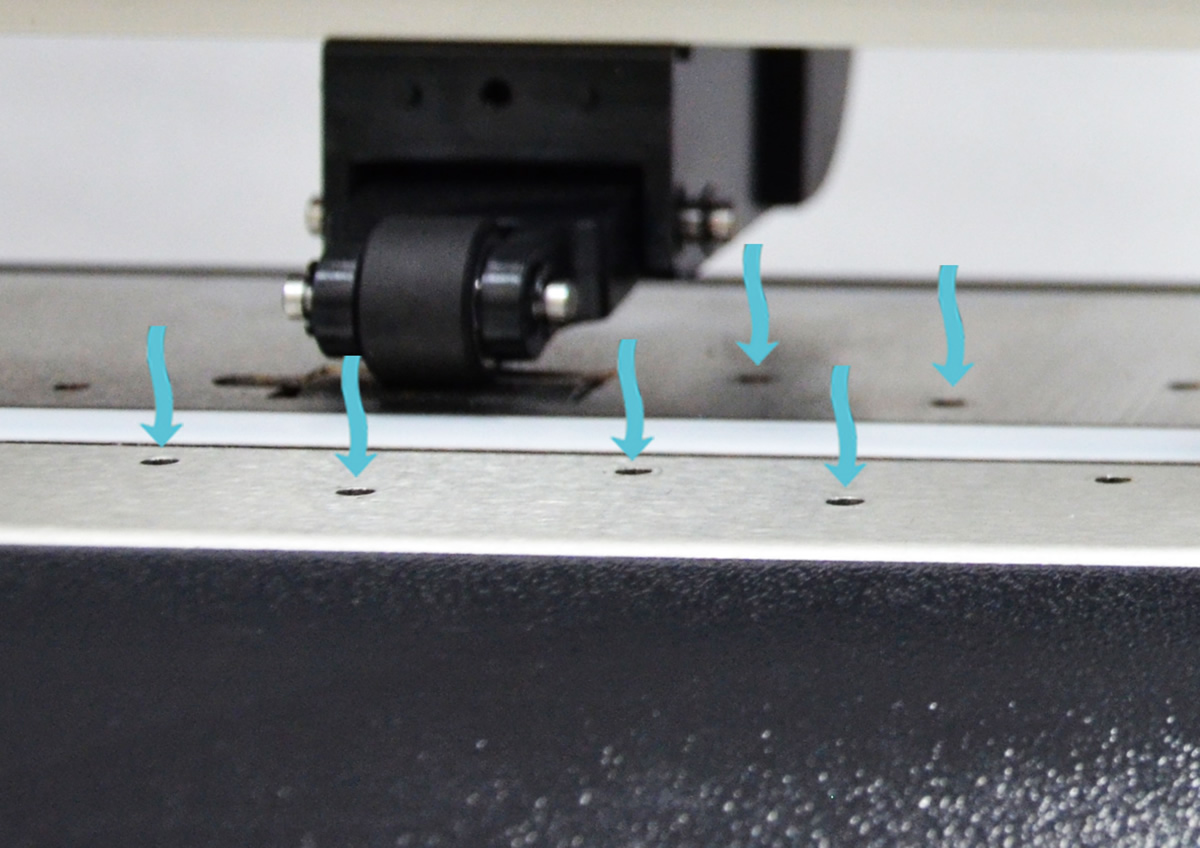

自動吸風臺面我們的機器臺面具有自動吸風功能,它用于固定材料并撫平材料表面,從而有利于提高加工速度和切割精度。 |

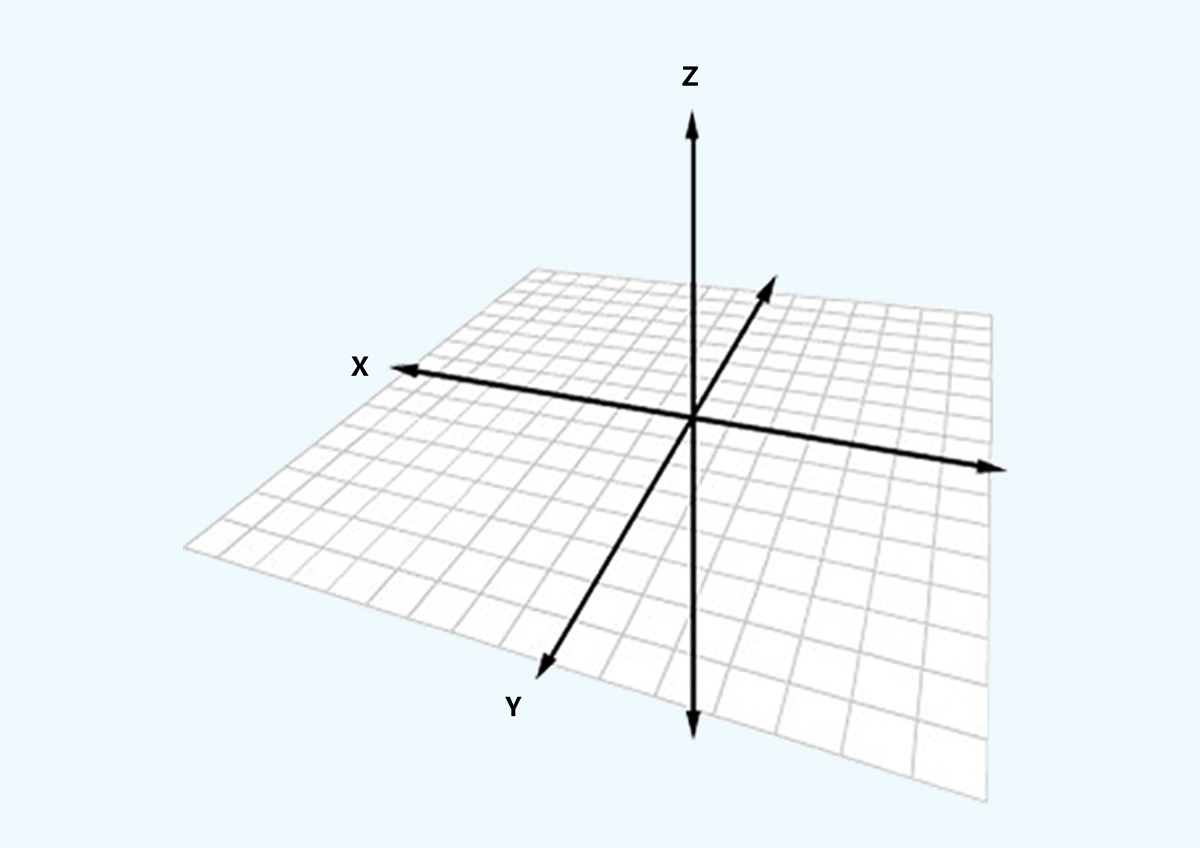

領先的校準技術制造過程中采用了行業領先的校準技術,以確保各軸向間的垂直度和平行度。 |
可用多種刻刀角度: 45° / 刀柄直徑:0.9mm,多用于常見不干膠即時貼 也可用圓珠筆芯 |
參數規格
型號 | GR8000-80 |
最大切割寬度 | 690毫米(非紅光定位條件下) 600毫米(紅光定位條件下) |
最小材料寬度 | 70毫米 |
最大切割厚度 | 1毫米 |
最大切割速度 | 800毫米/秒 |
最大切割壓力 | 600克力/5.8N, 8組刀壓 |
壓力調節 | 每1克力可調 |
X,Y軸驅動電機 | 伺服 |
Z軸驅動電機 | 高速音圈電機 |
機械精度 | 0.0125毫米 |
最小成形文字 | 英文1/1毫米,中文3/3毫米 |
可兼容操作系統 | Win10/8/7/XP |
內存 | 2MB |
軟件 | Windows驅動,SignWorkPro ,CADtoPlotPro |
液晶顯示屏 | 中文、英文 |
文件格式 | HP-GL ,PLT |
數據接口 | USB,RS-232 |
標記點識別 | GARMS |
輸入電壓 | 交流90伏-240伏,50-60赫茲 |
整機功率 | 60W |
隨機刀架/筆架數量 | 1個刀架、1個筆架 |

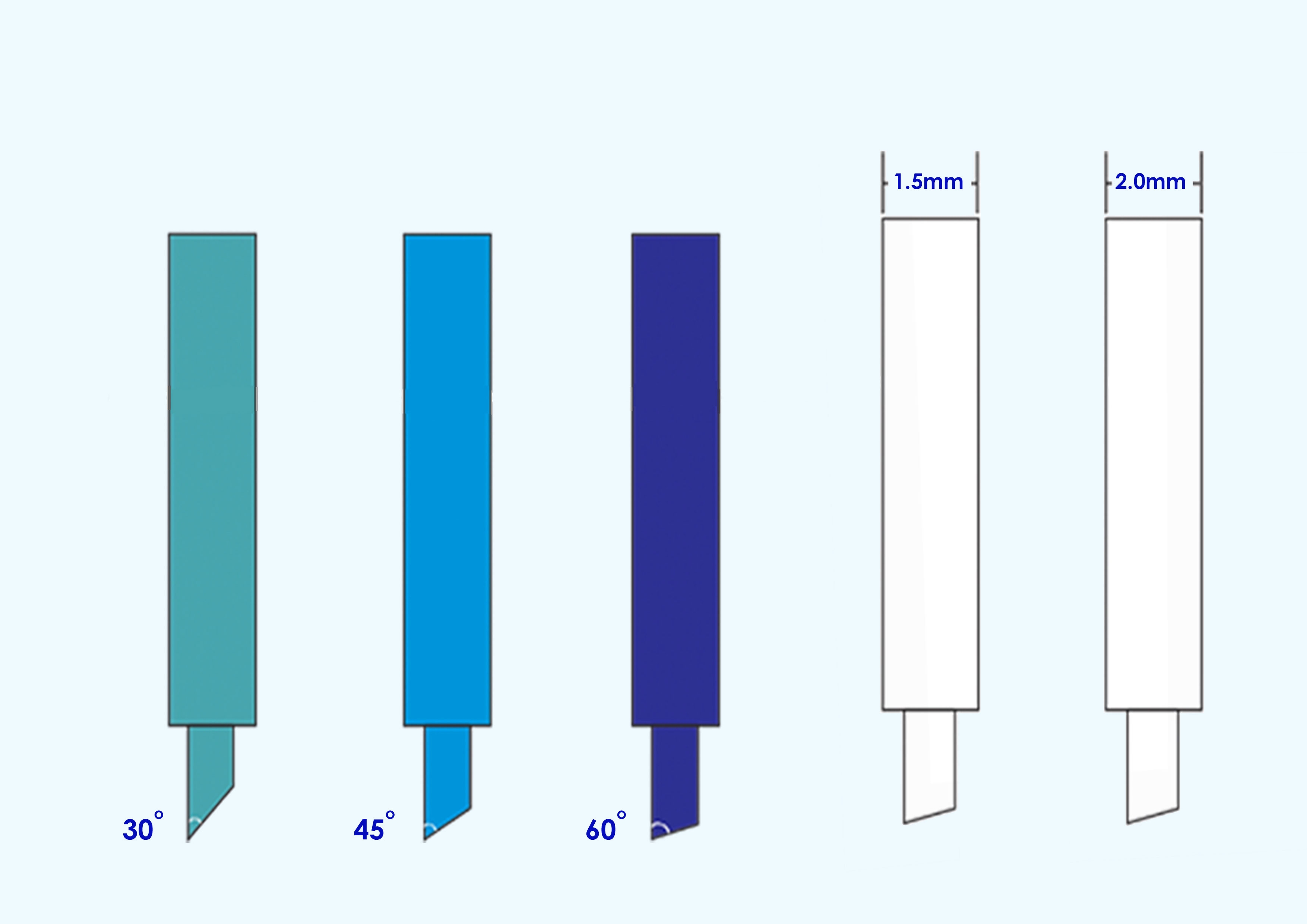

可用刀柄直徑 | 0.9毫米,1.5毫米,2.0毫米 |
可用刀尖角度 | 30°,45°,60° |
繪圖筆種類 | 水筆、油性筆 |
材料固定方式 | 壓輪+吸風系統 |
材料托架 | 標配 |
材料布袋 | 選配 |
包裝尺寸(長/寬/高) | 1180毫米/400毫米/570毫米 |
毛/凈重 | 42/27公斤 |
