自動送料平板模切機-GR1612K

Gunner自動送料平板模切機專門用于柔性材料的異形圖形智能切割,可快速完成全切、半切、打孔、折痕、標記等多種工藝,有效解決了異形圖畫裁剪難題,提高了生產效率,顯著降低了人工成本;GR1612K可以降低因人工裁剪產生誤差的次品率,有力的幫助用戶在降低成本的同時更快速、更準確的完成高品質切割,迅速提高用戶市場競爭力,搶占更多市場份額。GR1612K被廣泛應用于廣告、交通標識、包裝、服裝制鞋、汽車后時代市場(隱身車衣、太陽膜、改色膜...)、箱包、復合材料等行業。

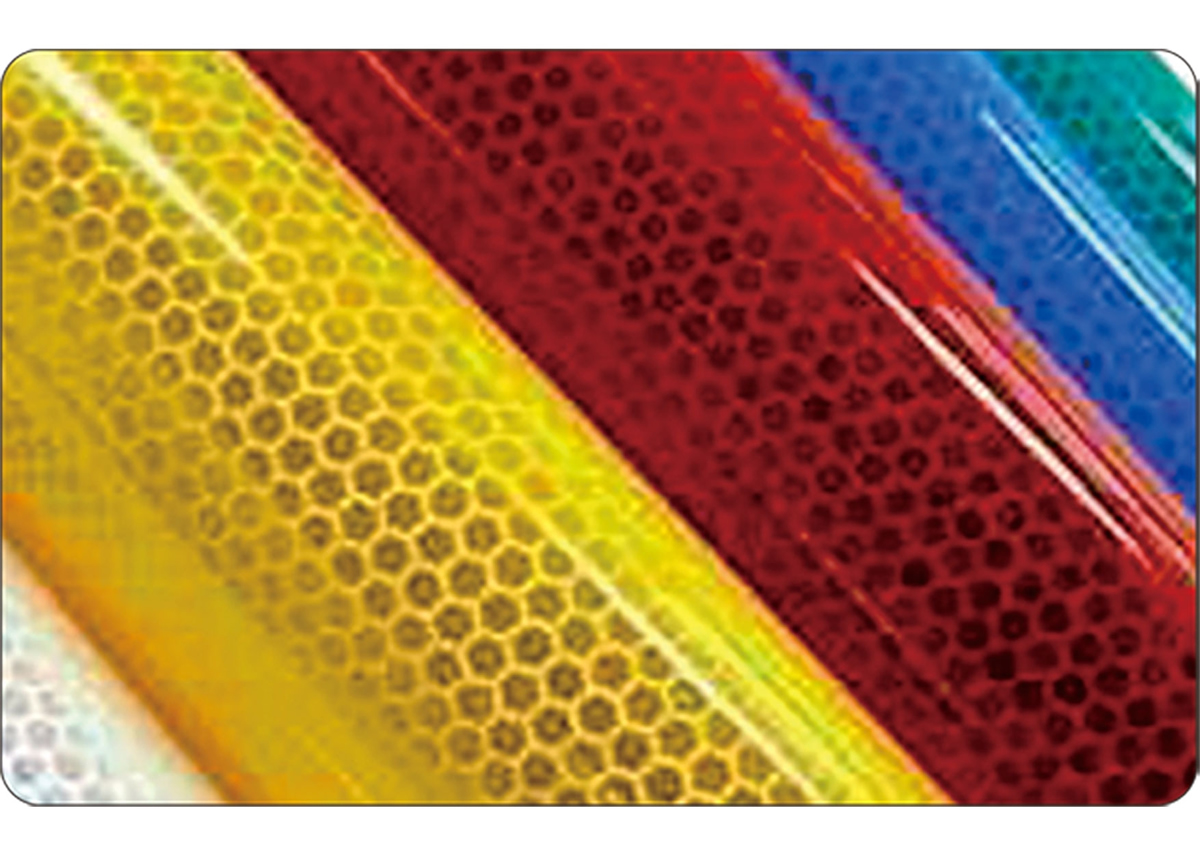

艾利五類(T11500)系列反光膜3M鉆石級反光膜及其他系列汽車漆面膜 / 隱身車衣

車身改色膜太陽膜各類即時貼

PVC (厚度0.75mm以內)PET (厚度0.30mm以內)卡紙 (克重≤500G)

性能特點參數規格

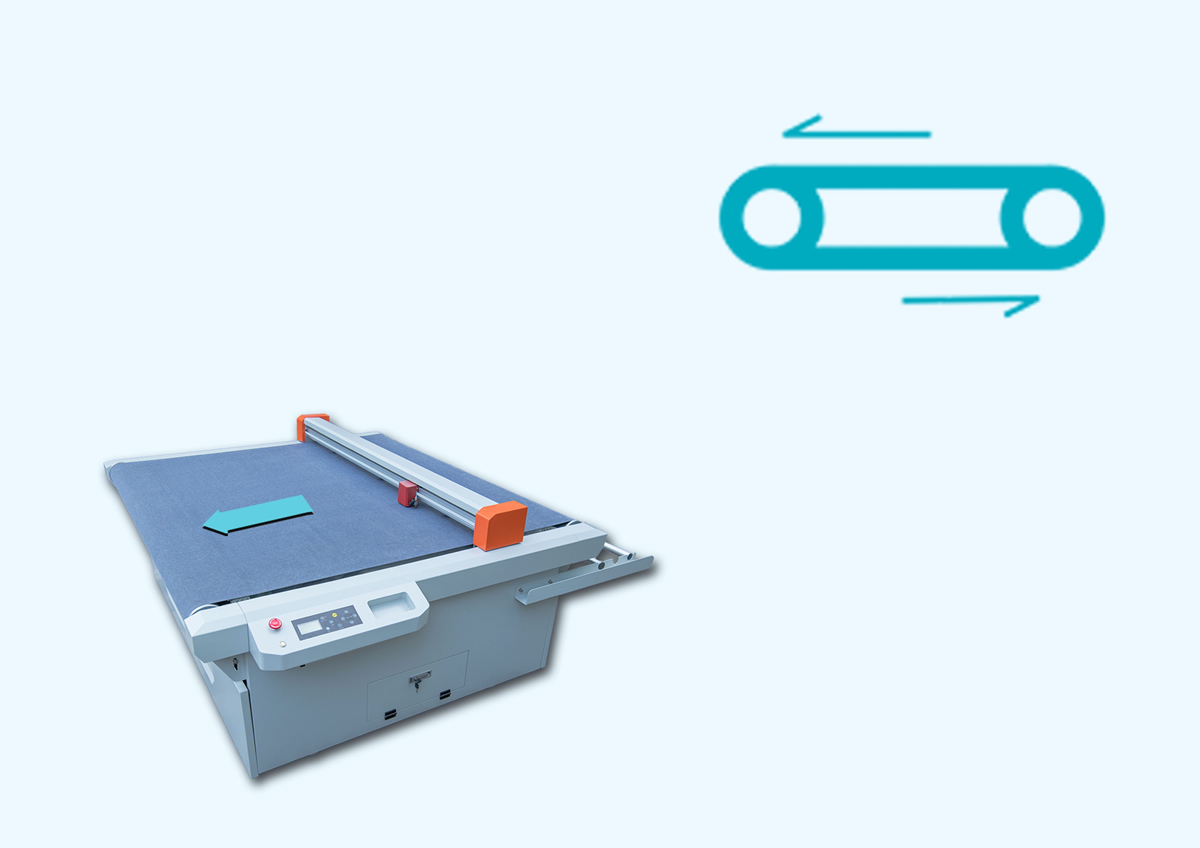

自動送料功能

此系統可實現長幅面刻繪加工的無縫對接,在CCD相機的配合下,可實現快速、精準的套切、輪廓切割。

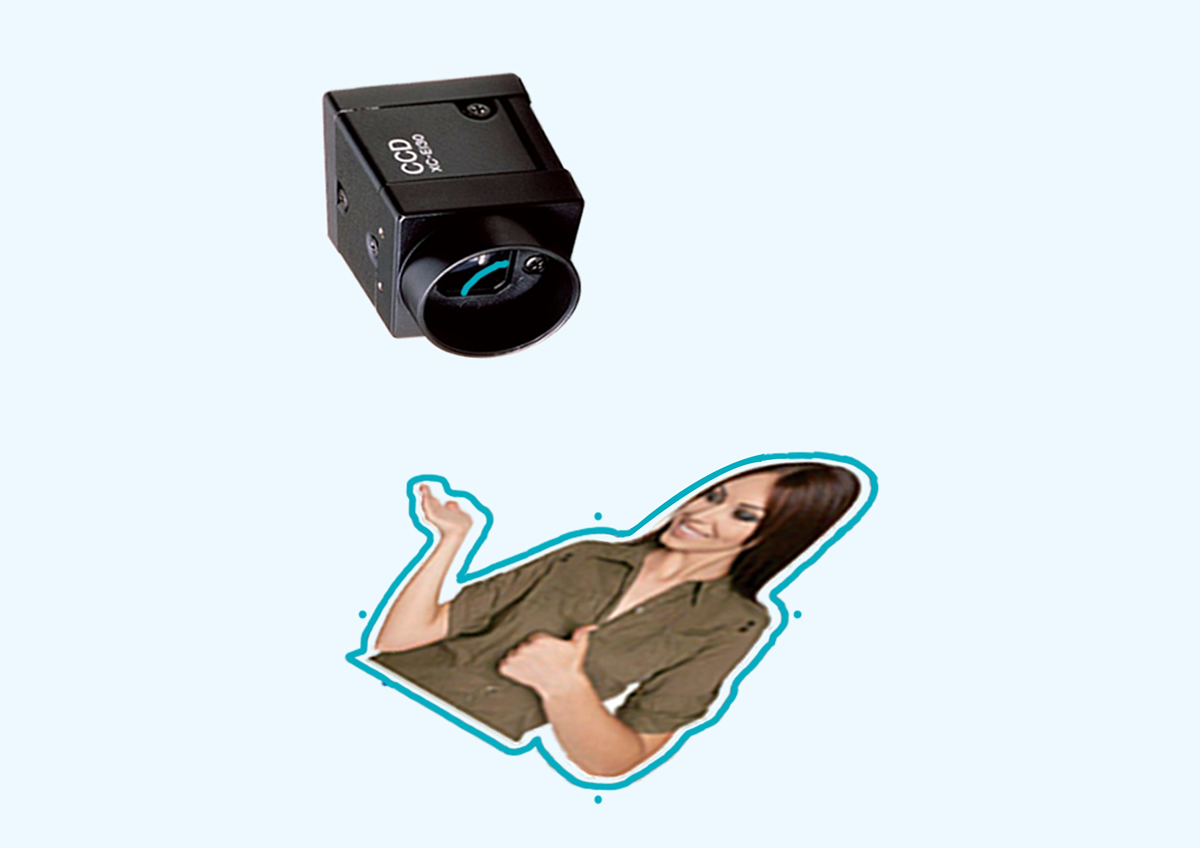

CCD相機高速提取圖形外輪廓

Gunner 軟件可以一鍵生成圖形外輪廓,并添加標記點。
在相關軟件的配合下,CCD相機可以高速高效的提取復雜異形圖像的外輪廓。
CCD相機適用于更廣泛種類的材料。




大陸首家-通過硬件進行刀尖補償

Gunner通過硬件進行刀尖補償,而不是軟件。Gunner硬件刀補的方式在業界處于領先地位,采用硬件刀補可以使機器長期保持高精度加工的狀態,而不用擔心因更換軟件造成的精度不穩定性。




有效消除靜電干擾

靜電干擾對刻繪機有嚴重影響,經過長期努力我們有效的解決了這一行業難點,并且這一成果成功的通過了長期的、不同天氣條件下的測試。靜電干擾的消除對于保護高價值材料尤其重要,如汽車漆面膜、高端反光膜、精密電子膜等。



一鍵刪除正在加工的文件

只需一鍵就可以停止并且刪除正在加工的文件,并且是將其從存儲器中徹底刪除,確保該文件不會再次出現。

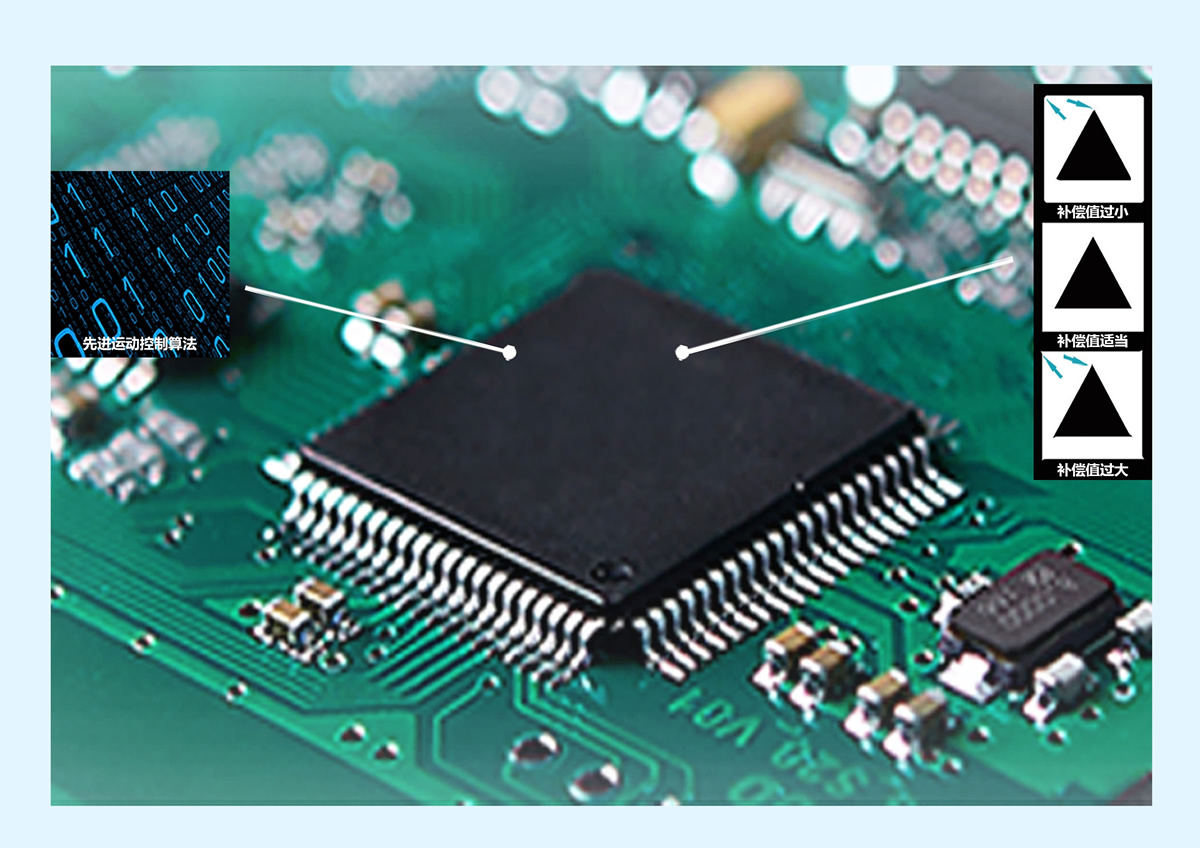

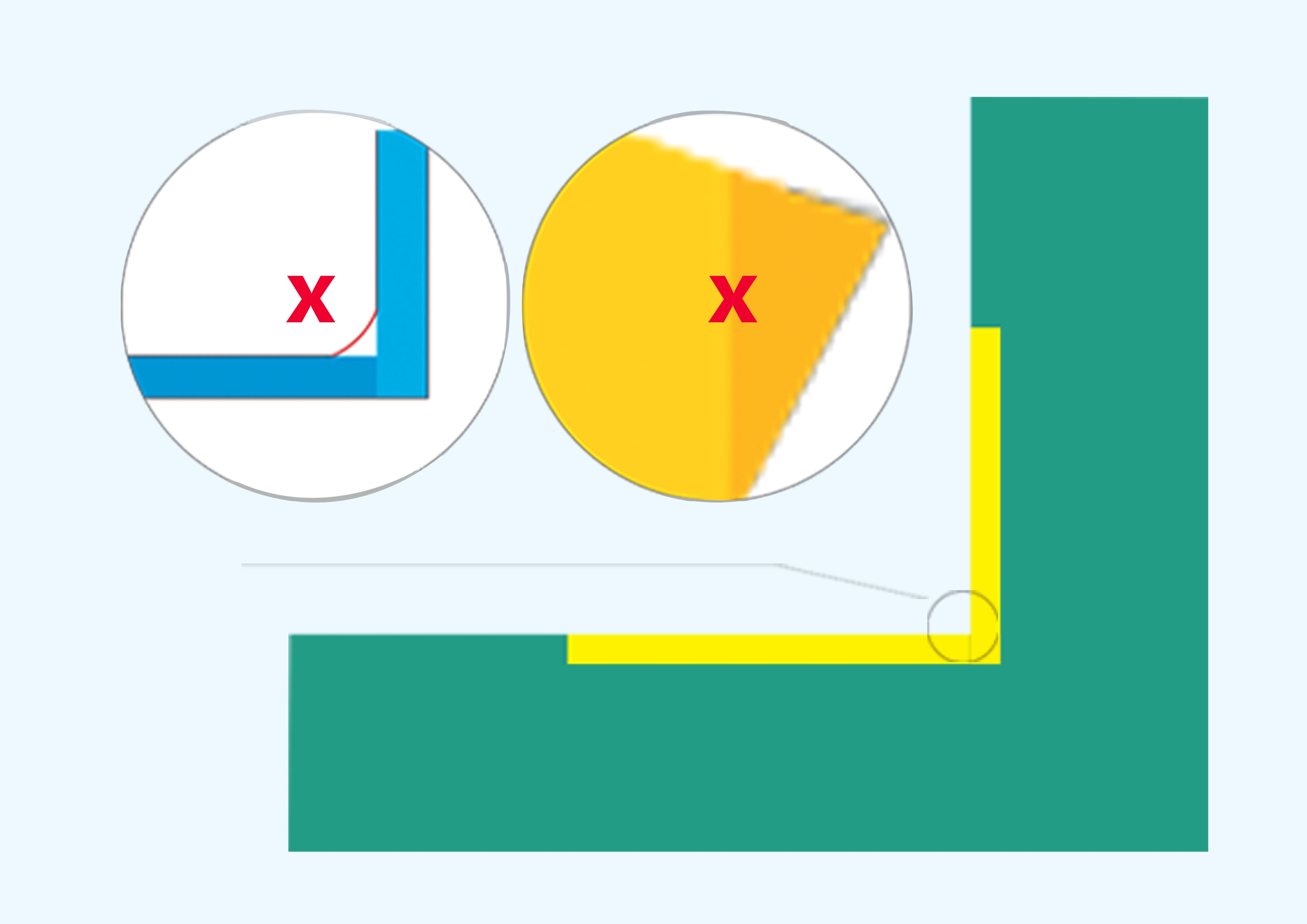

先進運動控制算法

經過近20年的在本行業的經驗積累、摸索和驗證,我們的軟件工程師自主開發了業界領先的運動控制算法,該算法可以明顯的消除拐角處圓弧、材料被挑起的現象,從而實現了高精準加工。

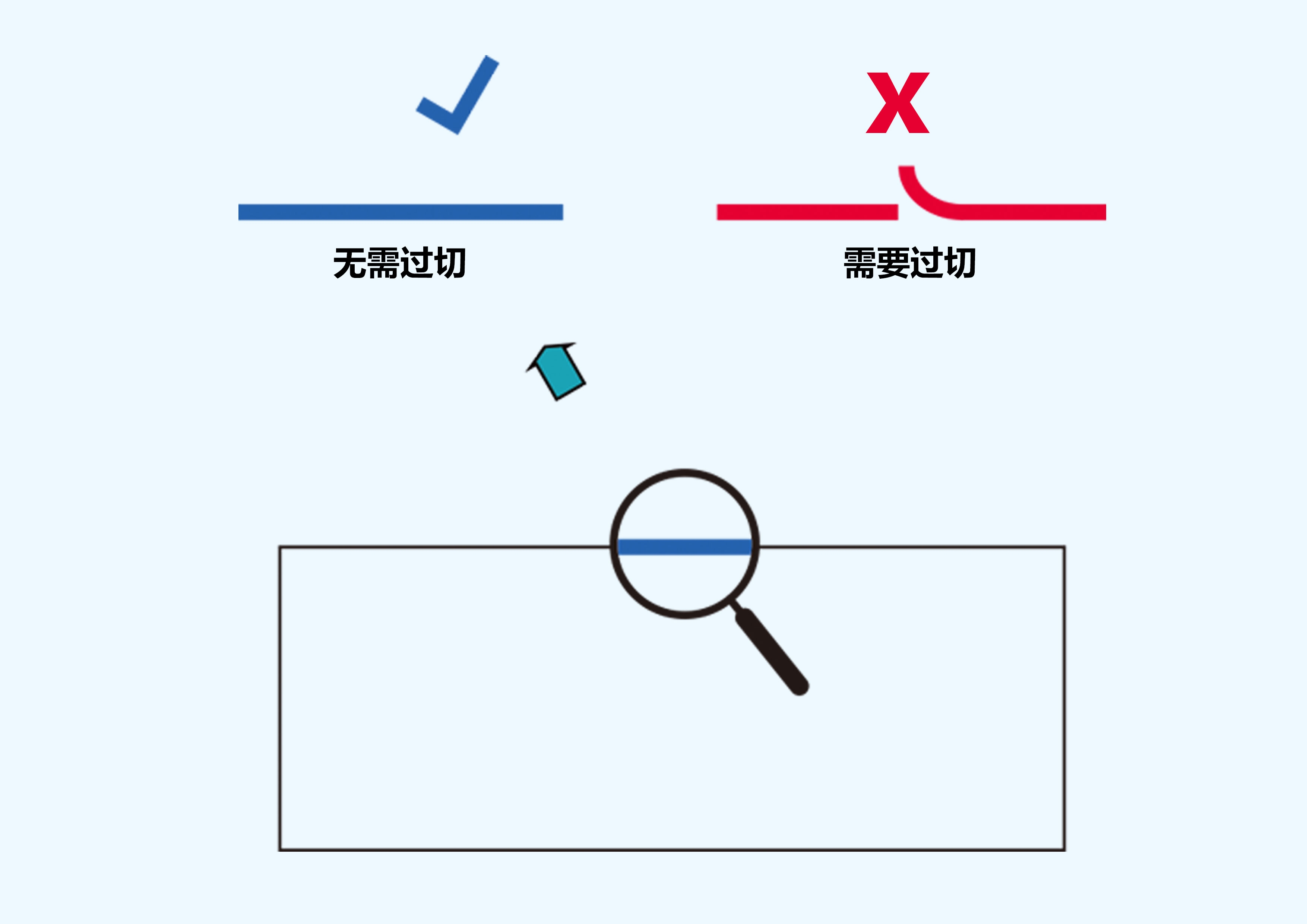

過切優化功能

Gunner自主研發的CAM軟件,對刀具物理過切現象進行了系統優化,實現了長幅面無縫對接,確保出色的切割效果。

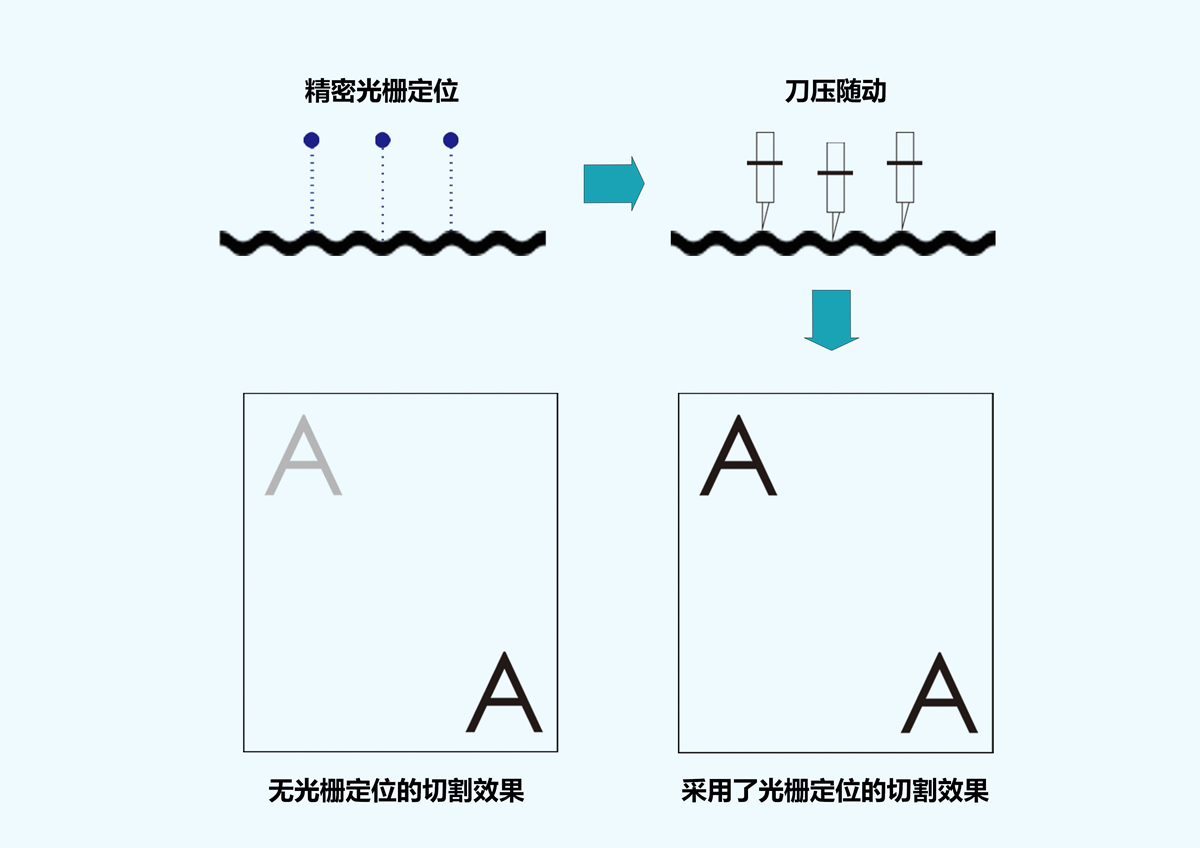

智能化臺面補償系統

針對材料表面不水平的現象,通過精密光柵定位小車拖刀機構,實現切割過程中自動刀壓補償,精準實現半切、全切。切割品質完美如一,切割過程中永不傷毛氈墊。




切面光潔、無粘連

在精密光柵尺以及相應壓力控制系統的作用下,材料切面光潔、無毛刺、無粘連、易于排廢。這一特性可以顯著減少用戶工作量。

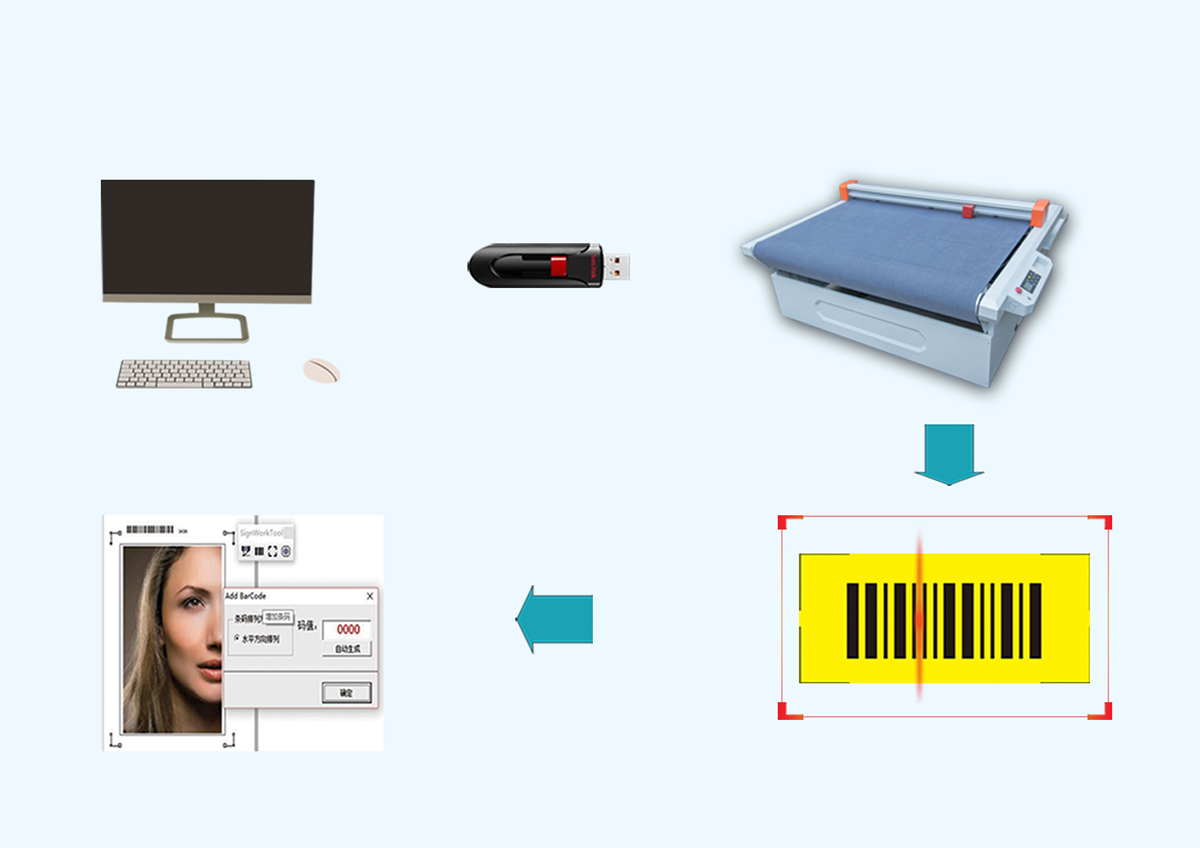

引領業界的離線讀取條碼功能

創新的一鍵讀條碼功能,實現了多任務高效循環切割。高清CCD攝像頭具有邊界自動識別功能,可以對各種材料自動定位并套切,快速精準切割各類復雜異形圖形,杜絕人工定位不精準、打印變形等問題。配合自動送料功能,實現對大幅面畫面進行高效精準套切,提高切割質量及產量。

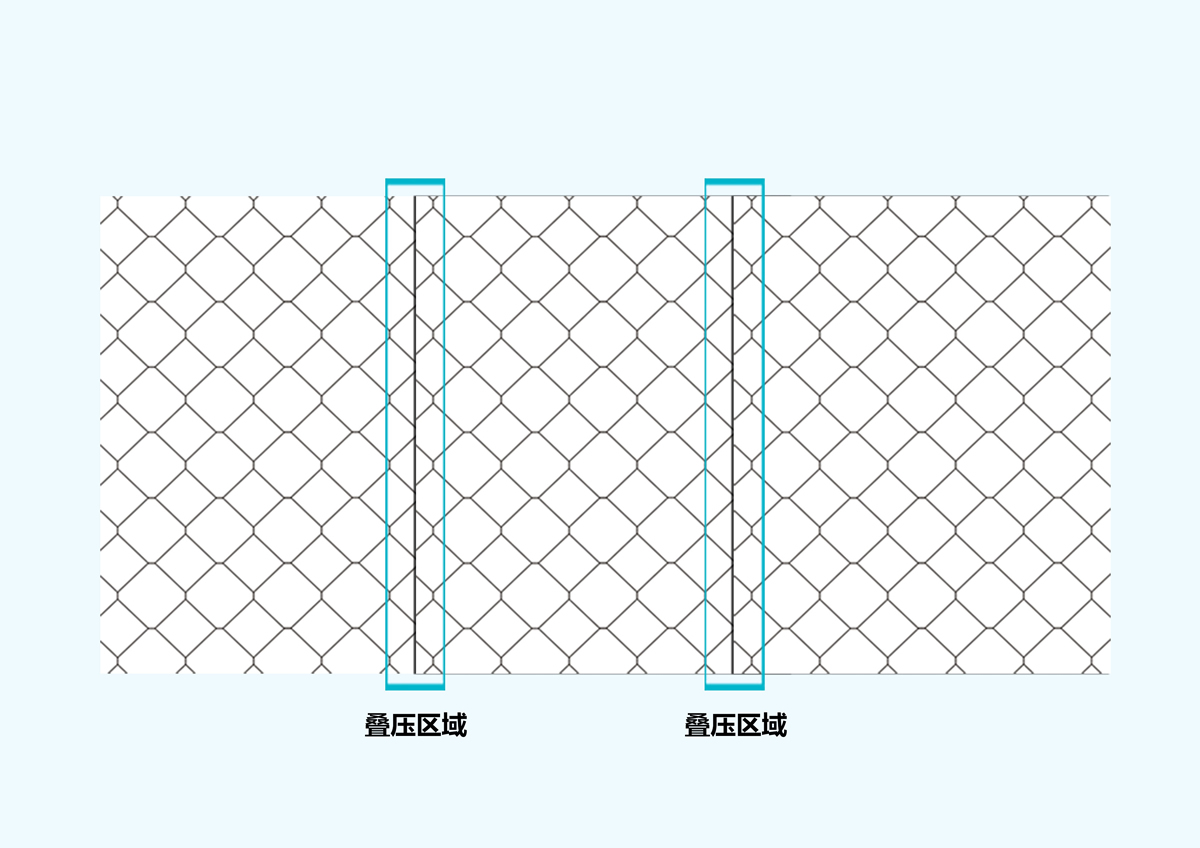

智能分割 / 疊壓拼接功能

Gunner自主軟件在排版過程中提供智能分割 / 疊壓拼接功能,此功能非常利于大幅面標牌的拼接操作,是專業設備的必備特質。

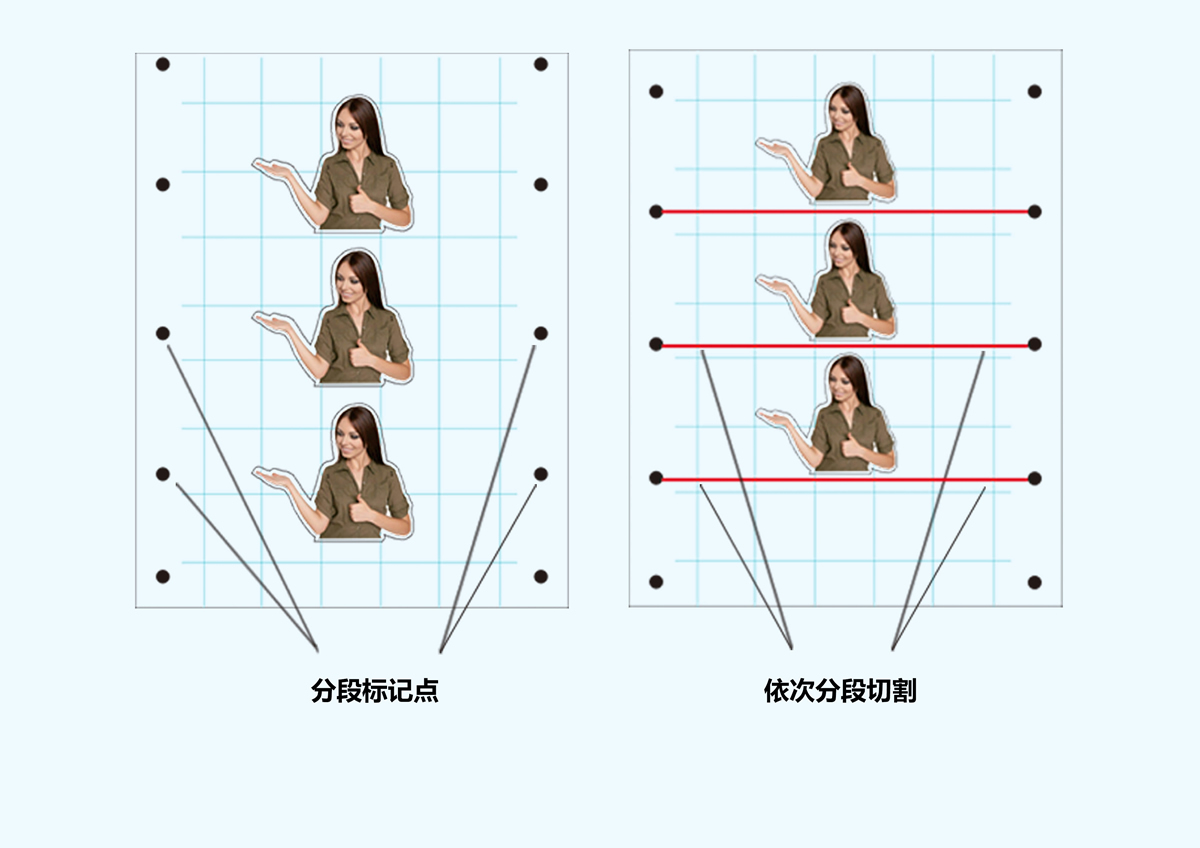

分段識別標記點 / 依次分段切割

自主開發的分段識別功能,有效解決了大幅面外輪廓或者大量外輪廓提取過程中出現的偏差;依次分段切割指的是識別一段、切割一段,加工方式靈活,較傳統工藝節約了時間,顯著提高了加工效率。

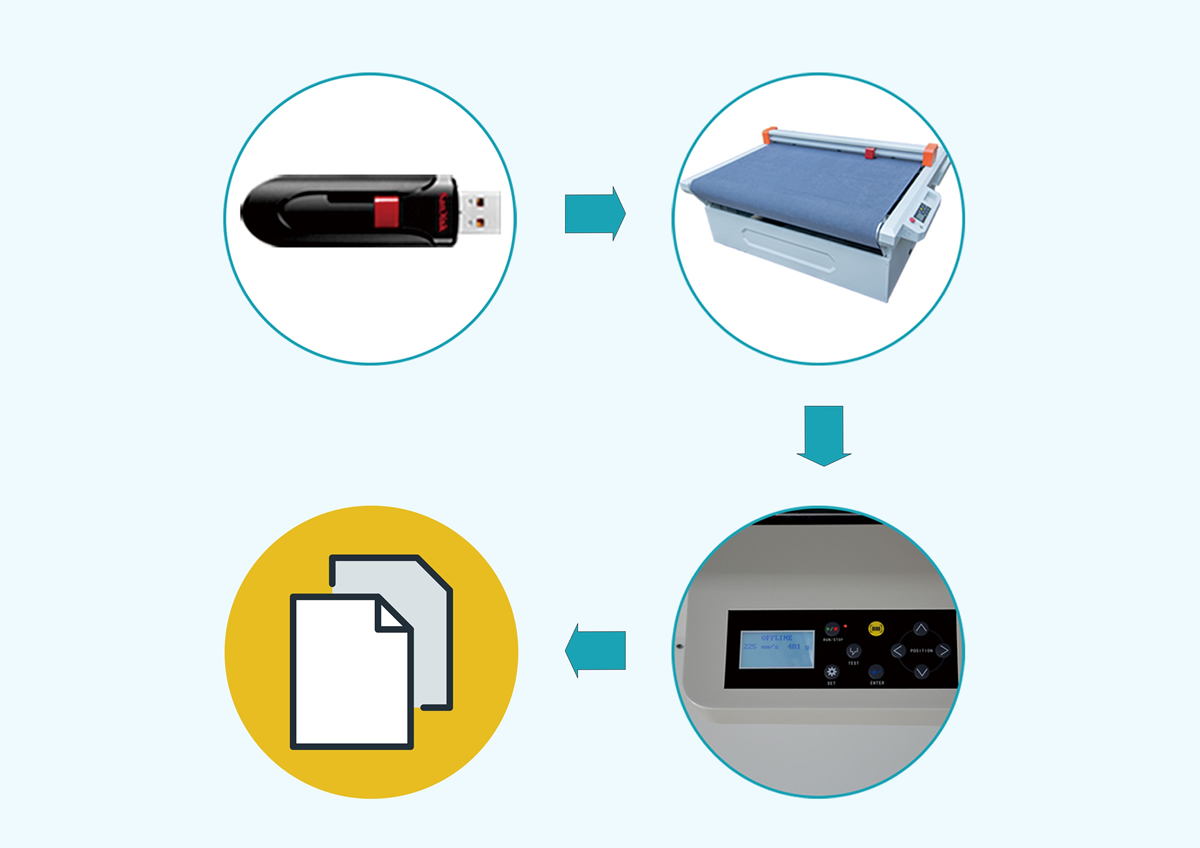

加工文件離線復制功能

得益于對用戶操作習慣的深入了解,為了解決用戶操作中的切身痛點,我們自主研發了對于加工文件的離線復制功能,從而使得用戶無需連接電腦就可以實現批量復制的操作;配合機器的自動送料功能,實現了在長幅面材料上的大批量、快捷、高效的加工方式。

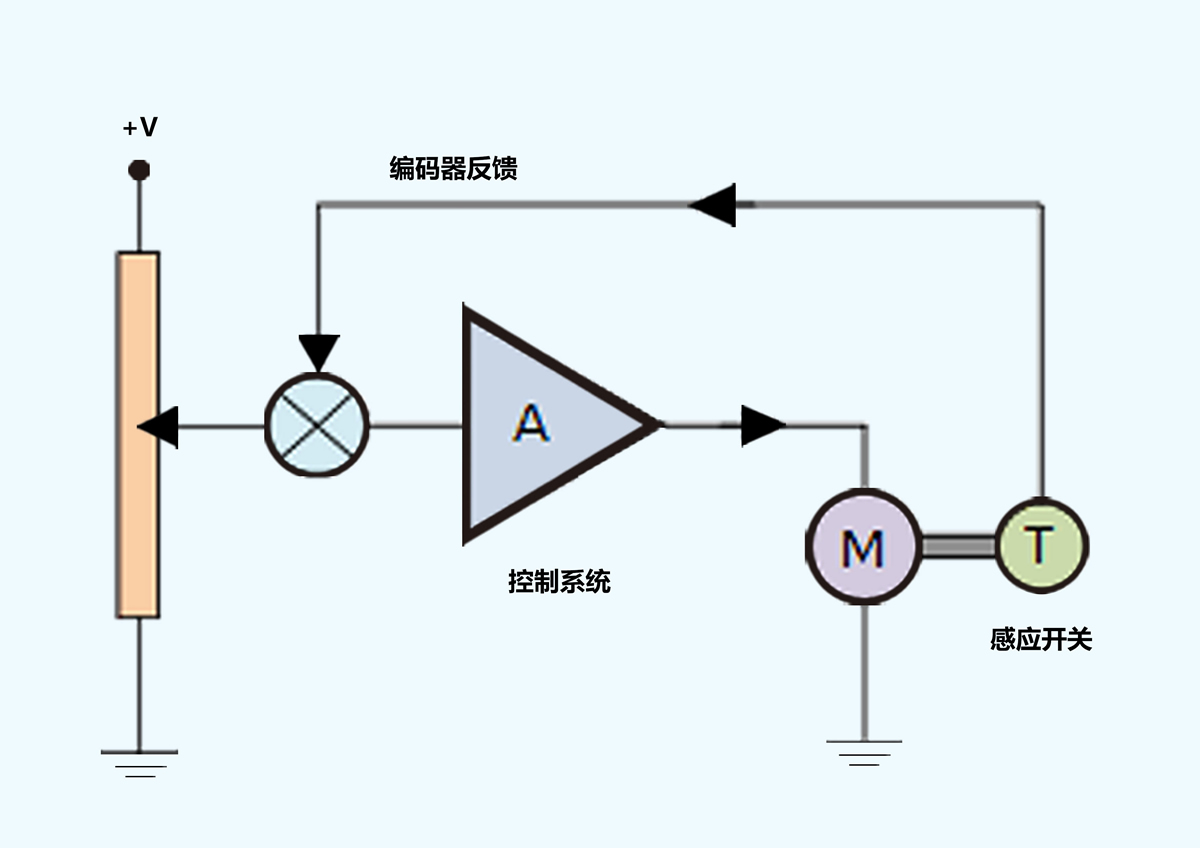

伺服系統 / 閉環控制

當傳感器感測到小車過載的時候,控制系統會自動停止刻繪加工,從而避免因卡紙等外力對小車造成的過載損傷,此系統能有效保護小車。

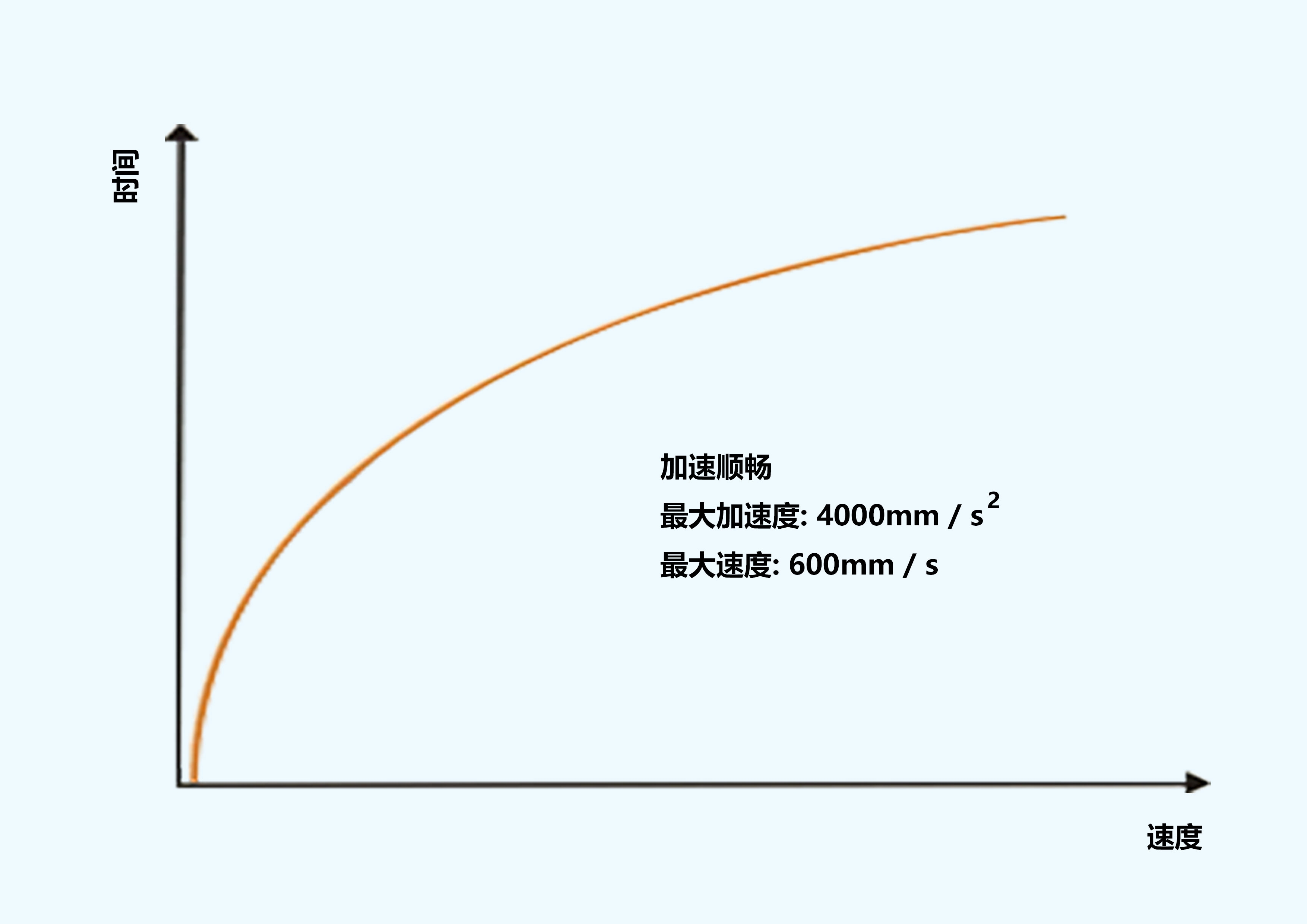

高速刻繪加工

高速度成就批量加工能力;伺服驅動系統具有加速順暢、力矩大、精度高、穩定性特別突出等特點。

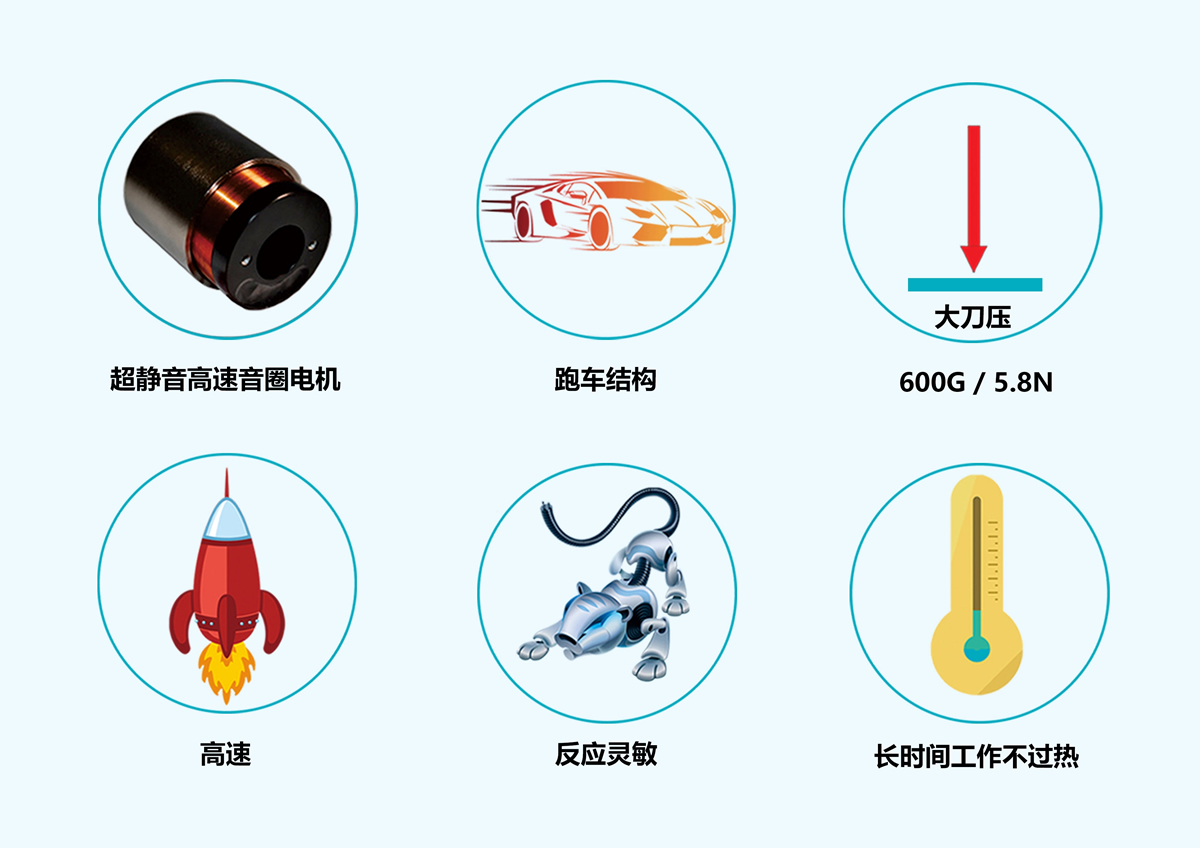

先進小車

我們的小車采用超靜音高速音圈電機、跑車結構,具有速度快、反應敏捷、長時間加工不過熱等優秀特質。此小車結構獨特,在同行中處于技術、性能領先地位。




8組刀壓自動分別輸出

我們將刀壓細分成8組,機器會根據已設定程序按照不同顏色自動分別輸出路徑。
此功能在業界處于領先地位。

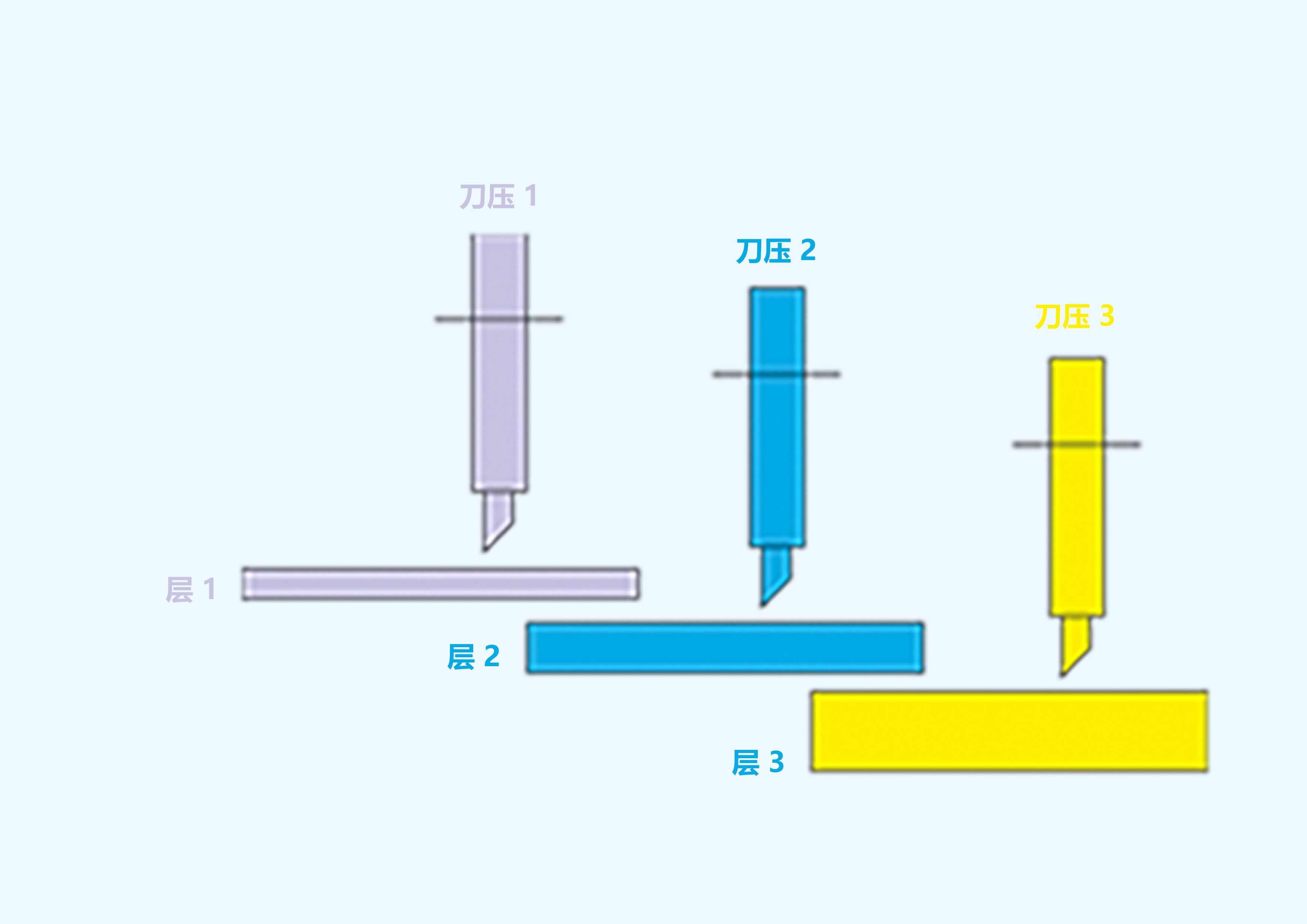

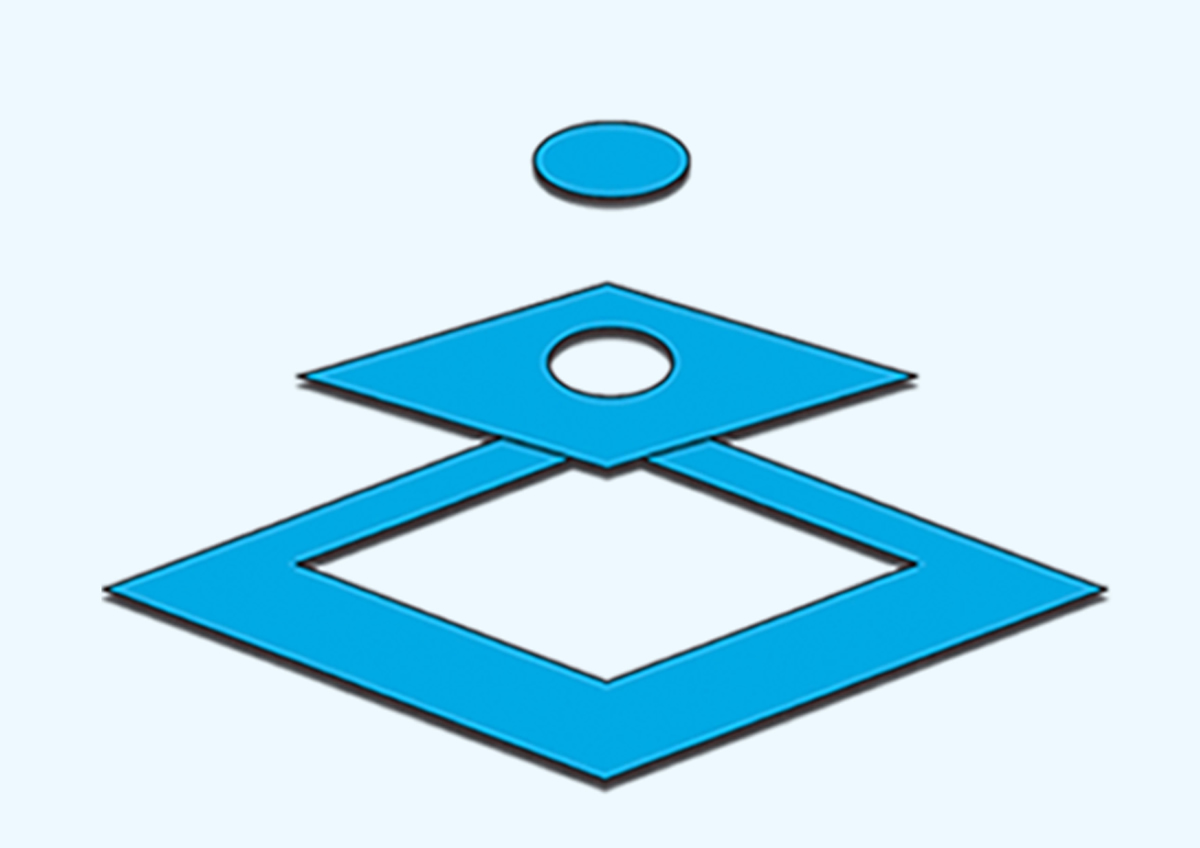

先進的多層膜切割方案

對于多層膜加工,機器會在不同層面采用不同刀壓進行切割,且在換層時自動切換刀壓。




半切 / 全切功能

機器具有半切 / 全切模式,用戶可以選擇單一模式,也可全選。在全選時,機器會自動分別輸出。




點線切割功能

此功能多用于雙層膜打樣切割,也可用于加工多種卡紙。
此功能對機械精度要求特別高,截至目前只有極少數進口品牌和我們具有這個功能。

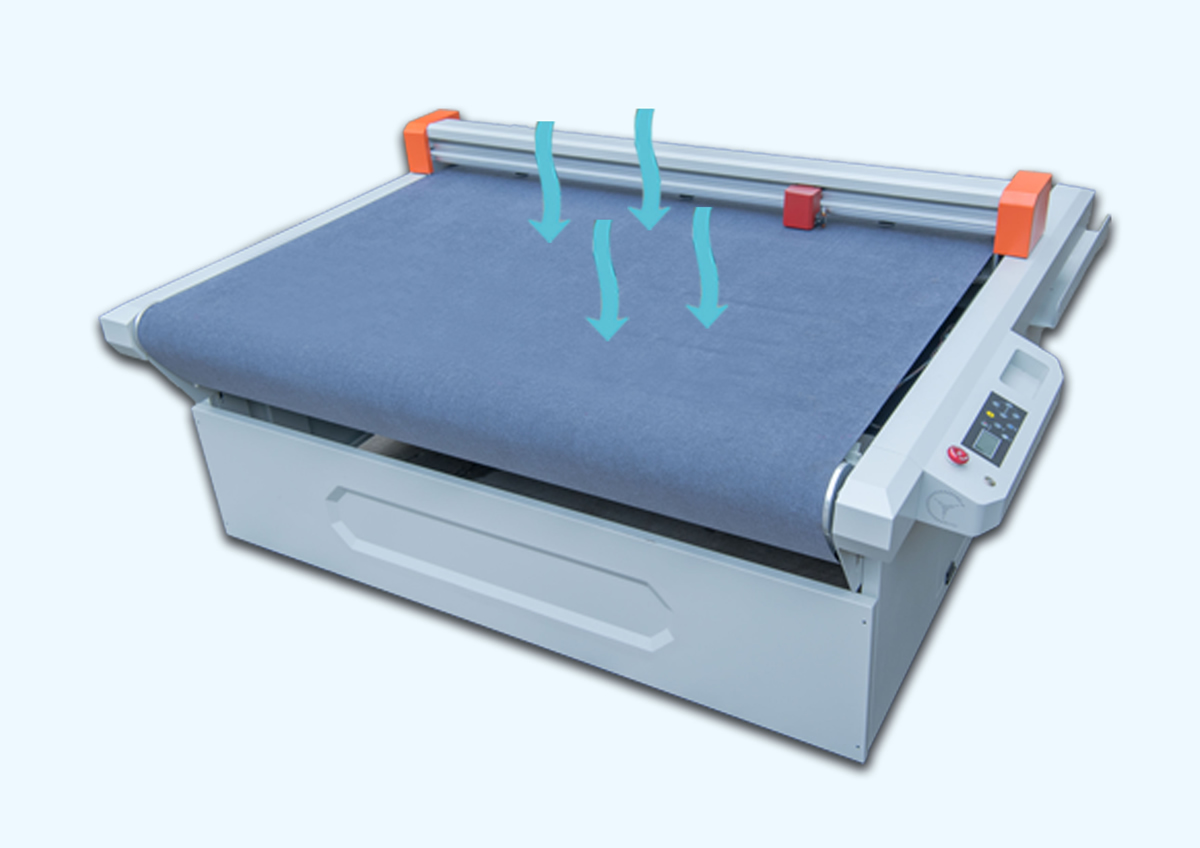

真空吸附平臺

強吸力可以牢固固定材料并使其表面平整,從而有助于快速切繪,也有利于精準控制切割深度。

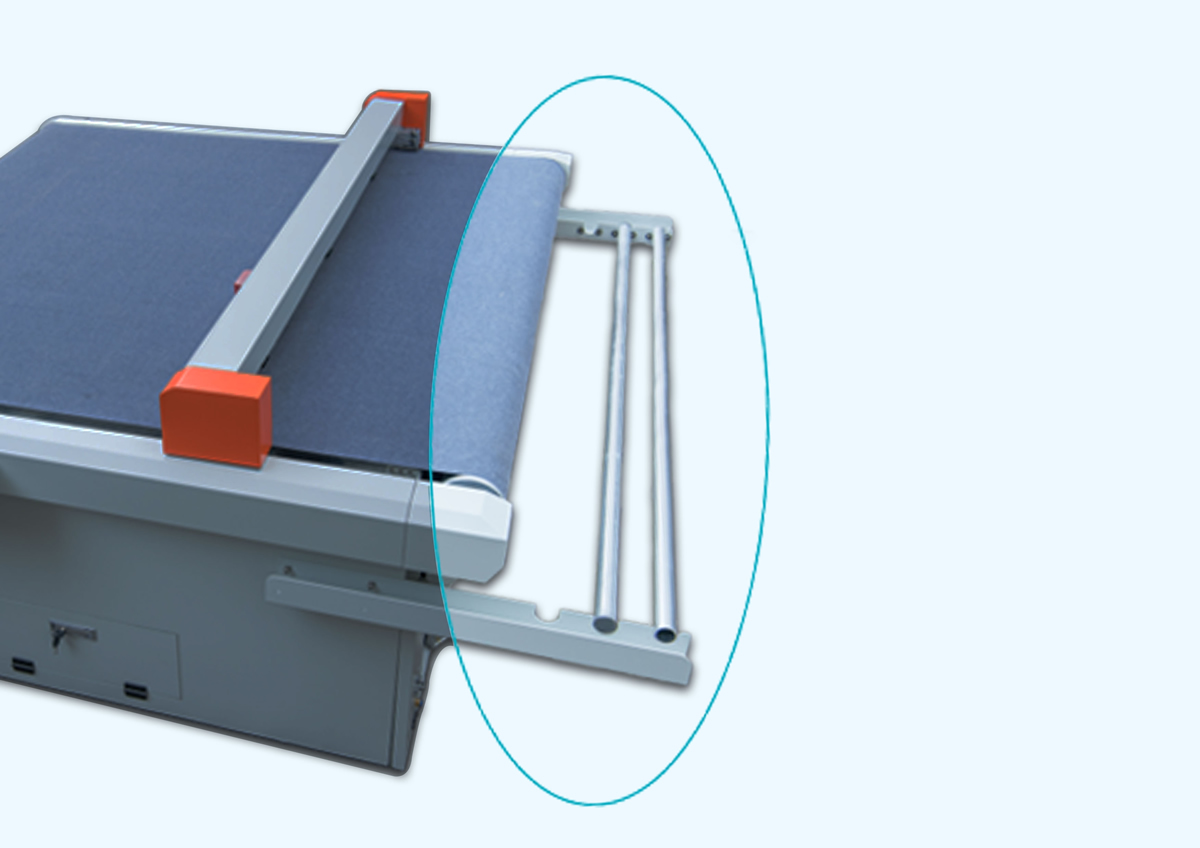

導向棍卷筒紙支架

我們提供導向輥筒放卷裝置,可以確保卷材輸送過程中在材料切割時平滑柔順,可根據不同特性、規格的卷材設置不同的放卷裝置,顯著的提高了切割的產量及質量。

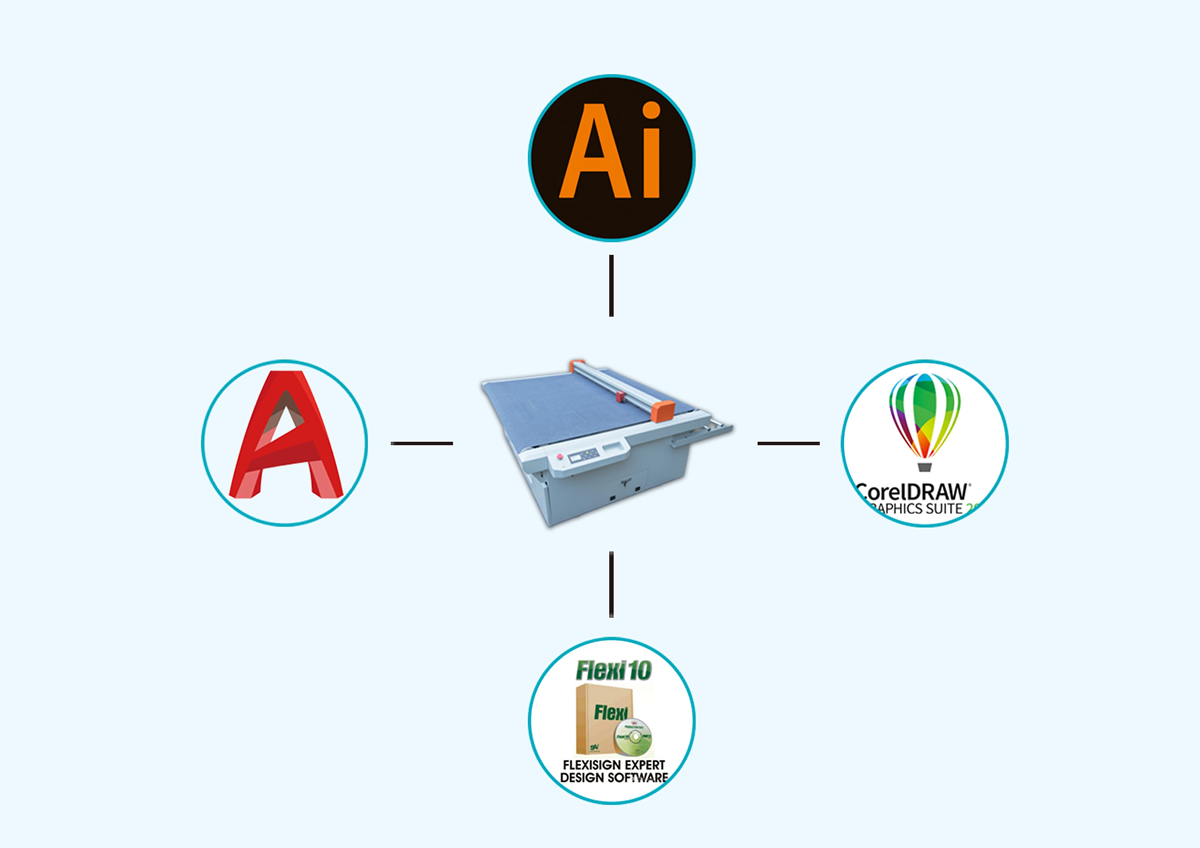

兼容 AutoCAD, AI, Coreldraw和Flexisign

我們擁有業界領先的軟件適配能力,我們的設備兼容多款行業流行軟件的最新版本,并且我們可以迅速的提供升級服務。

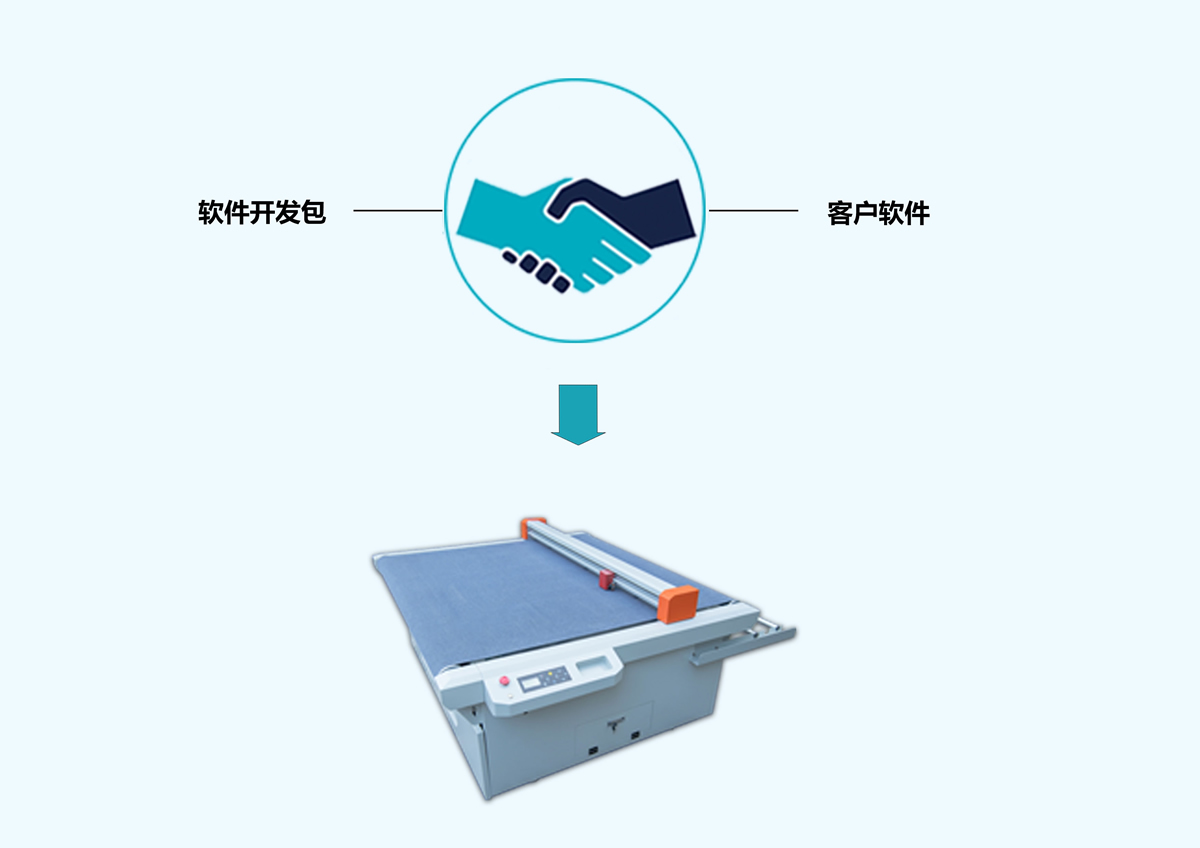

握手協議

對于一些特定行業,我們可以提供軟件開發包以適配對方的數據庫/專業設計軟件,從而形成深度合作。

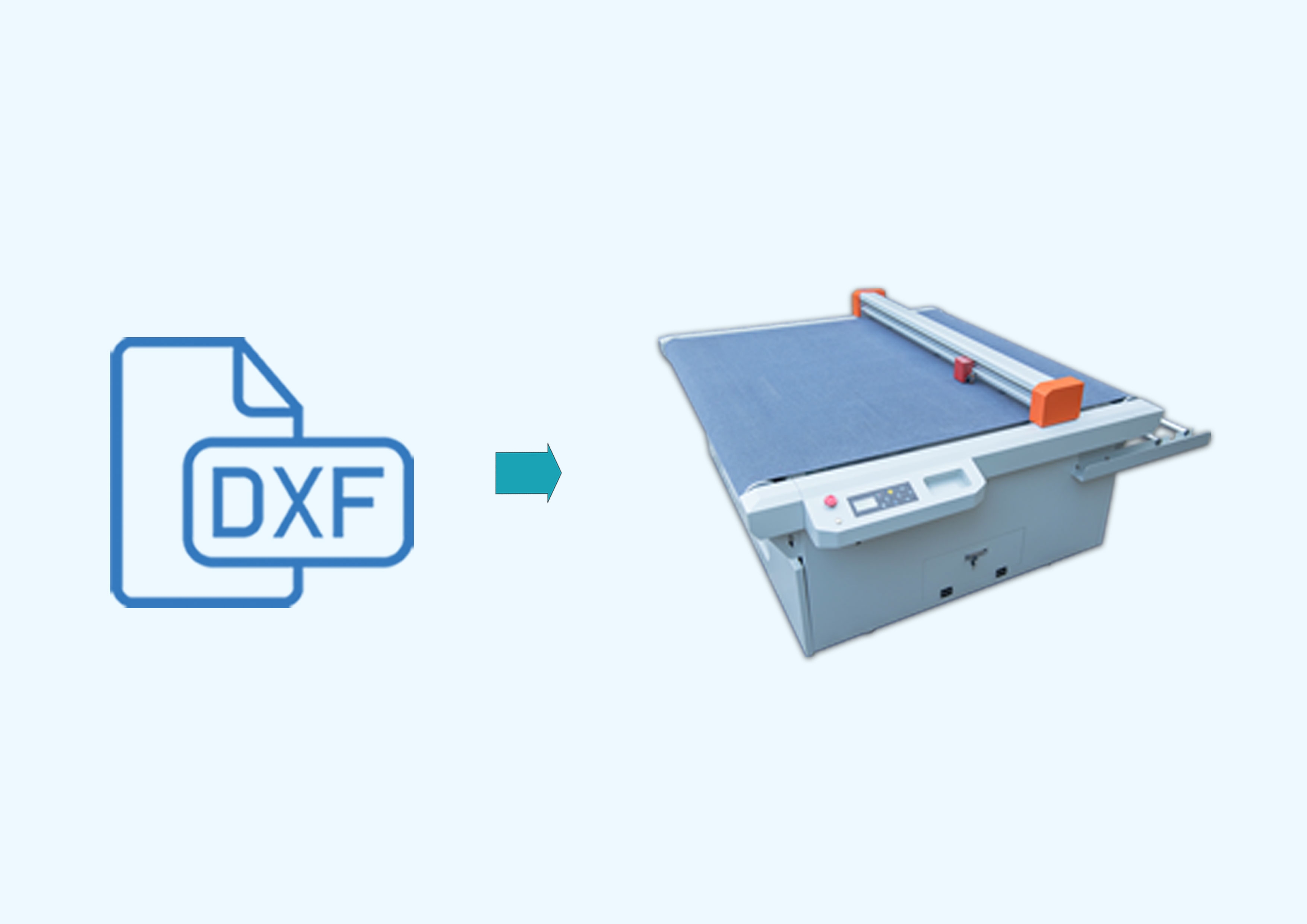

DXF 直接輸出

用我們的CAD輸出中心軟件,用戶可以直接輸出.DXF格式的加工文件,而不需要進行任何格式轉換。

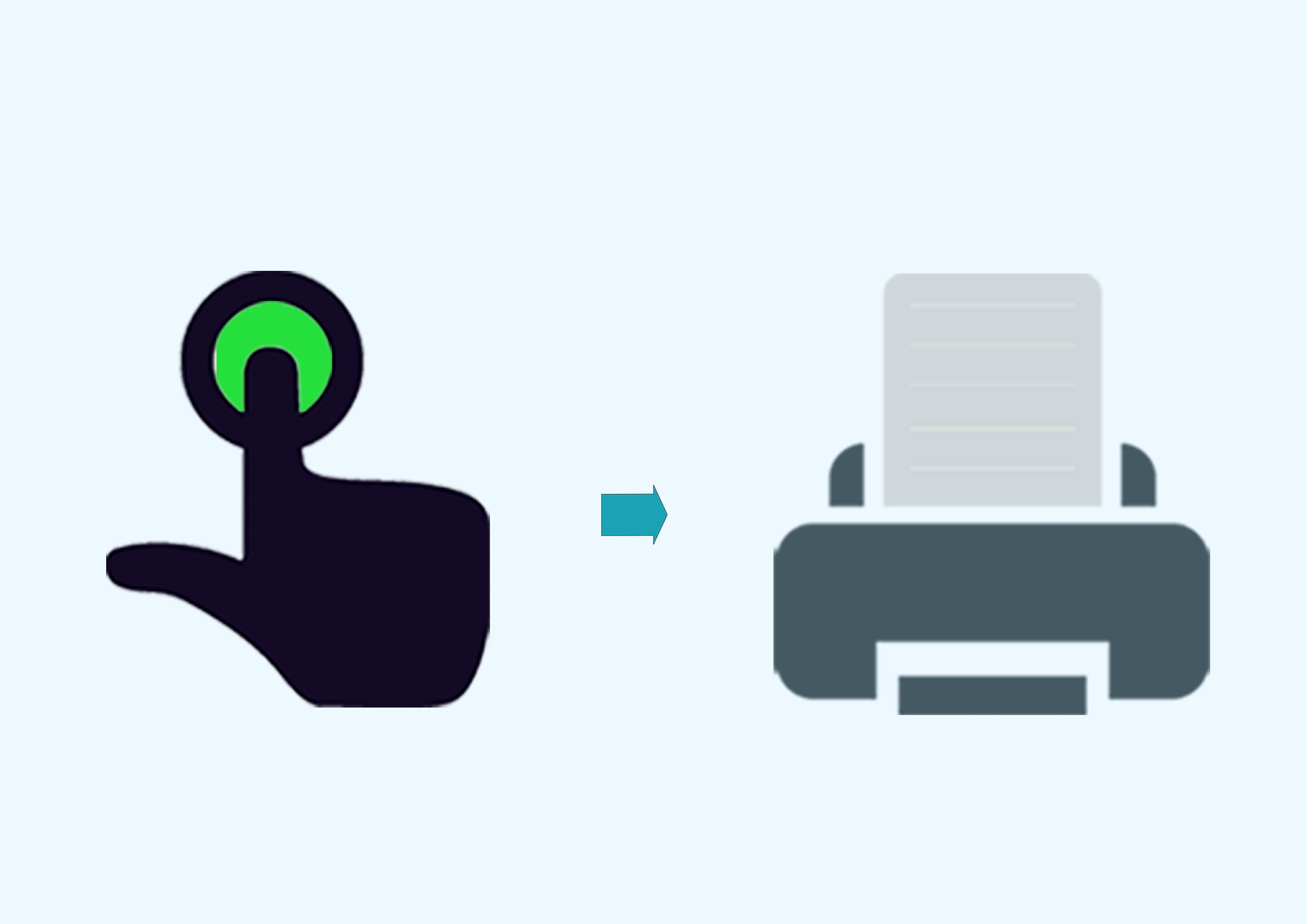

一鍵安裝打印驅動

真正USB打印輸出,可在任何具有打印能力的CAD軟件下輸出切繪任務。
打印驅動程序支持WINDOWS 32/64位系統。




優質部件

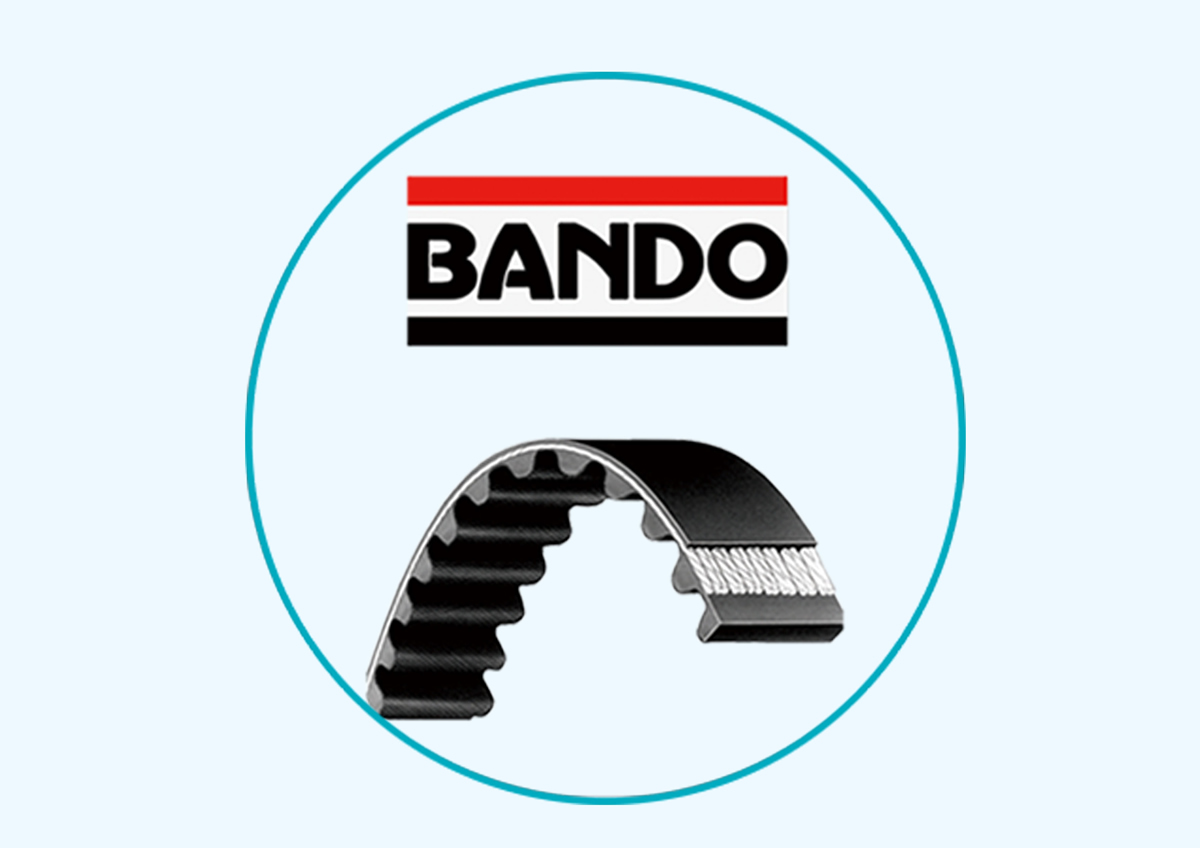

我們的主要部件都是采用國際一流品牌,如日本BANDO同步帶、NMB軸承和韓國WON超靜音直線導軌,優秀的部件確保了出色的機械素質和長期可靠性。

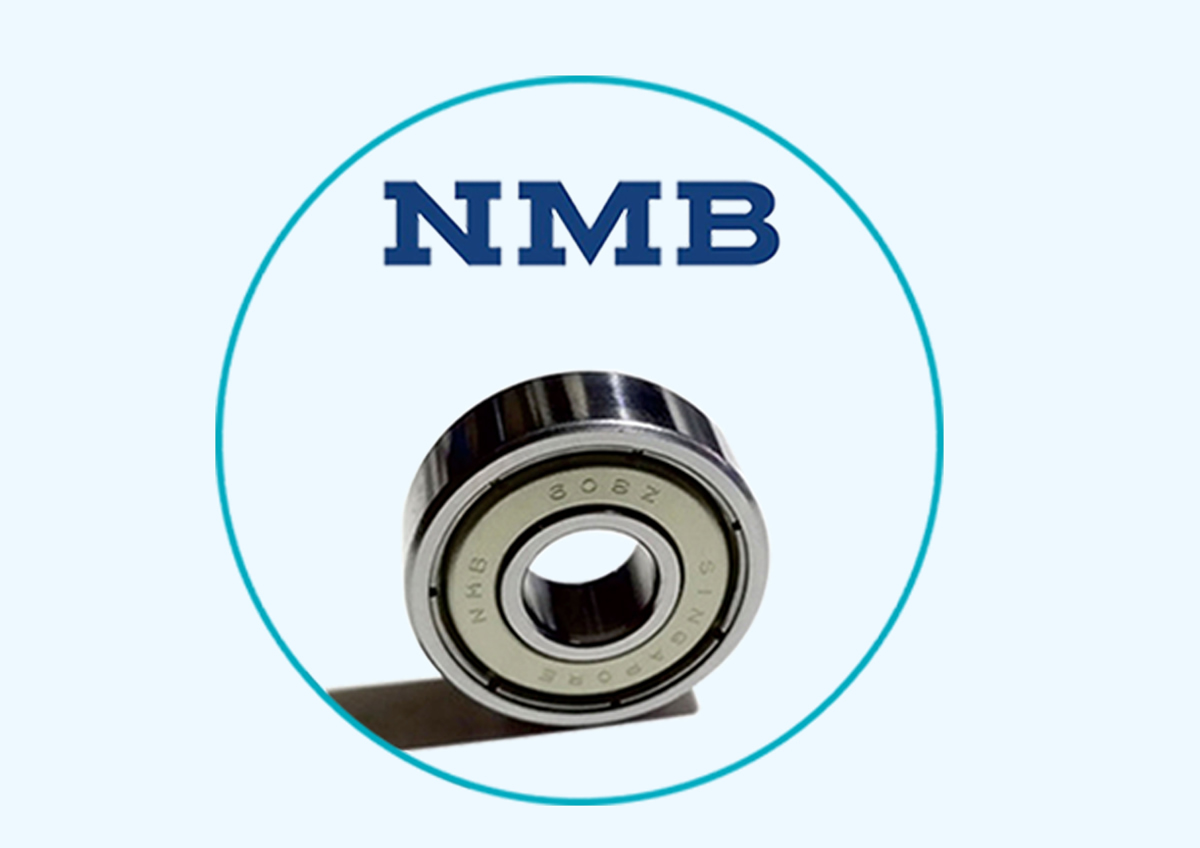

NMB 軸承

日本NMB出品,以高精度、穩定、壽命長而著稱。

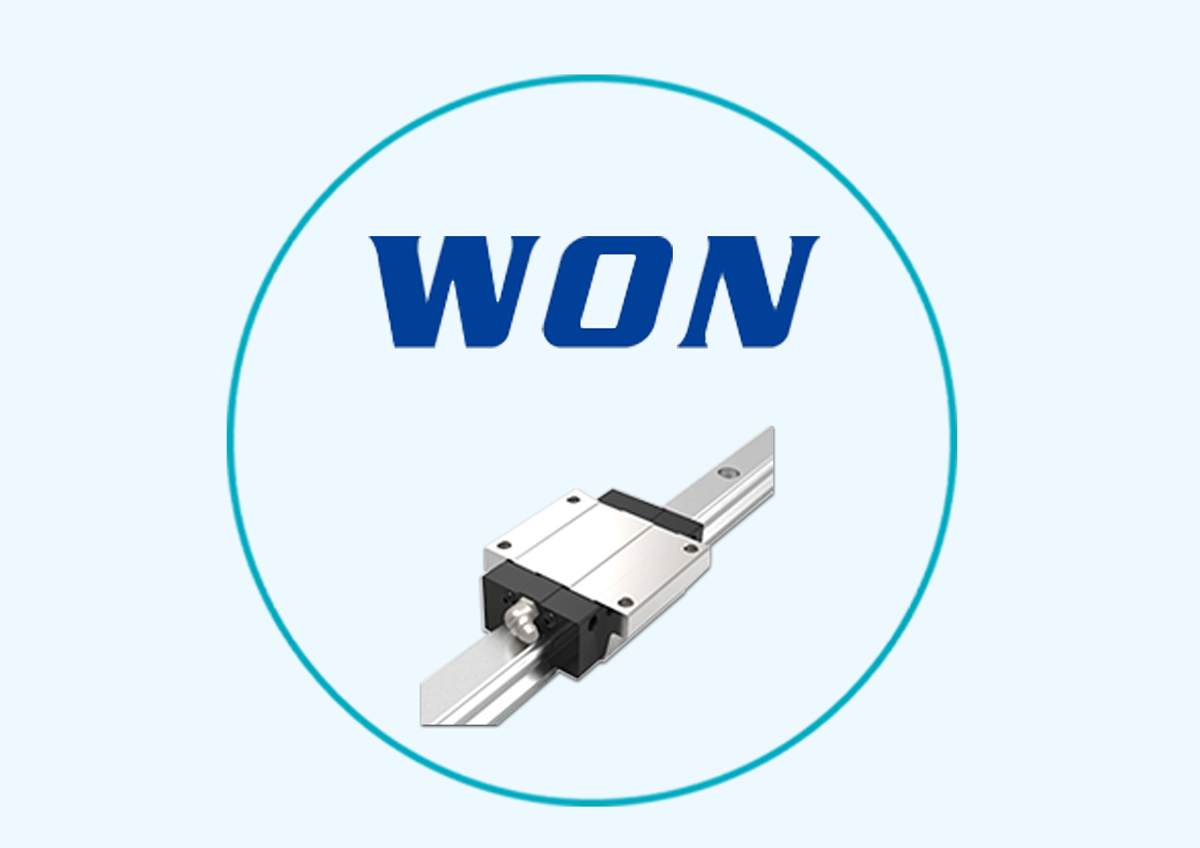

超靜音直線導軌

由韓國WON公司生產,負載、剛性遠超同類產品。

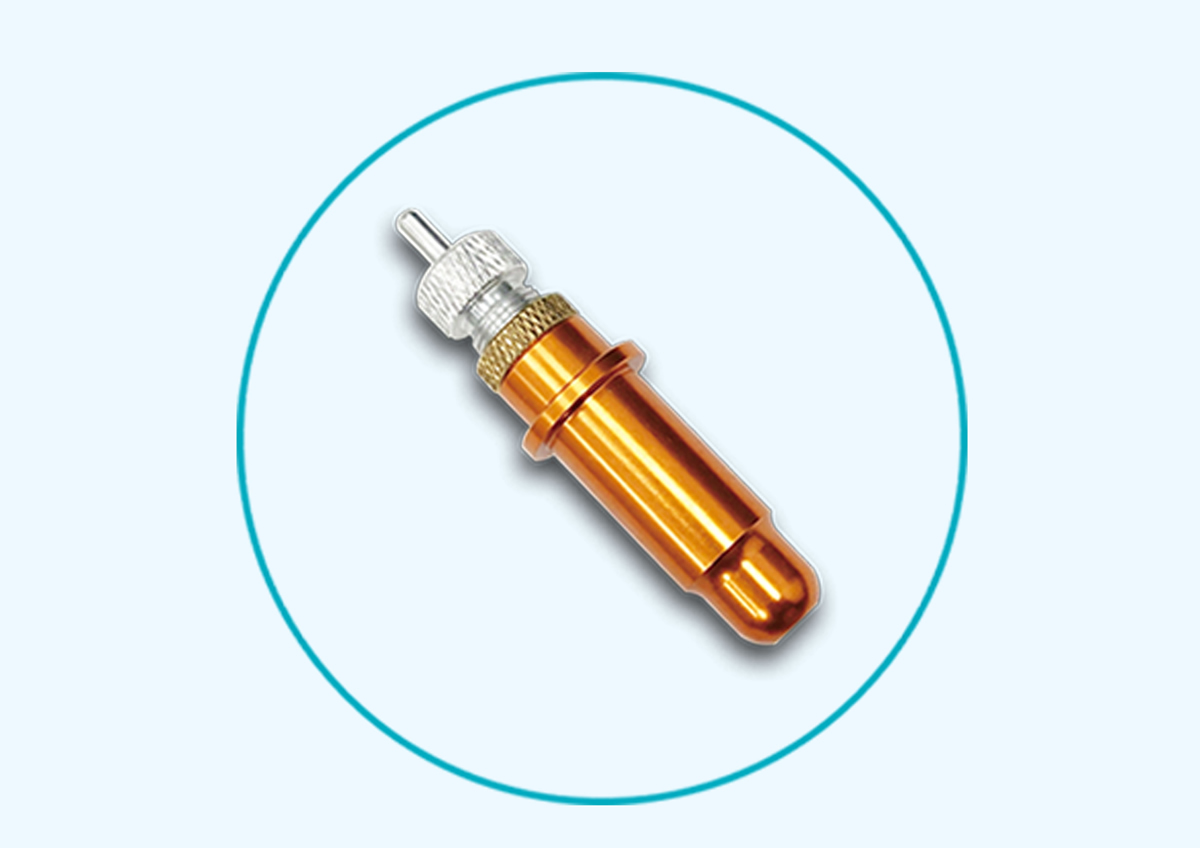

精制刀座

此刀座內含精密軸承,刻刀轉向精準、順暢;刻刀固定牢固,切較厚、較粘材料時不掉刀。

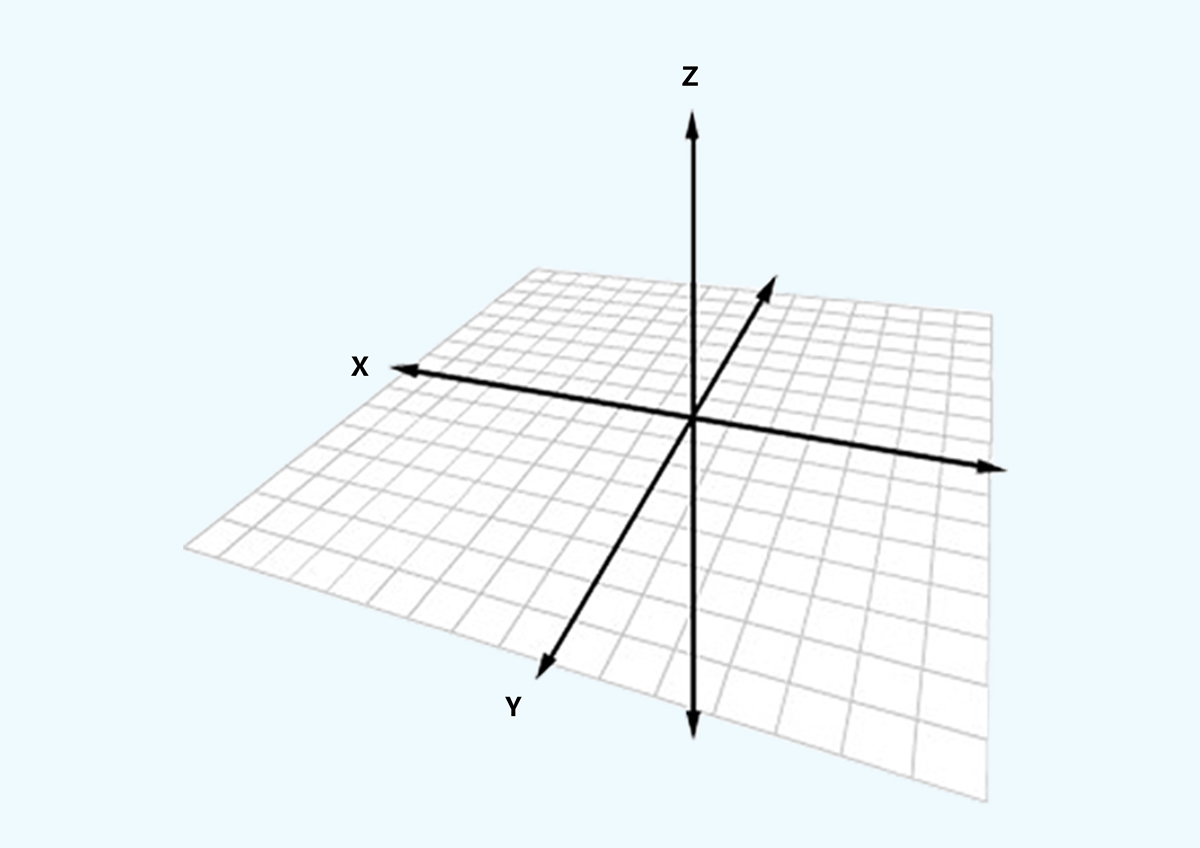

領先的校準技術

制造過程中采用了行業領先的校準技術,以確保各軸向間的垂直度和平行度。

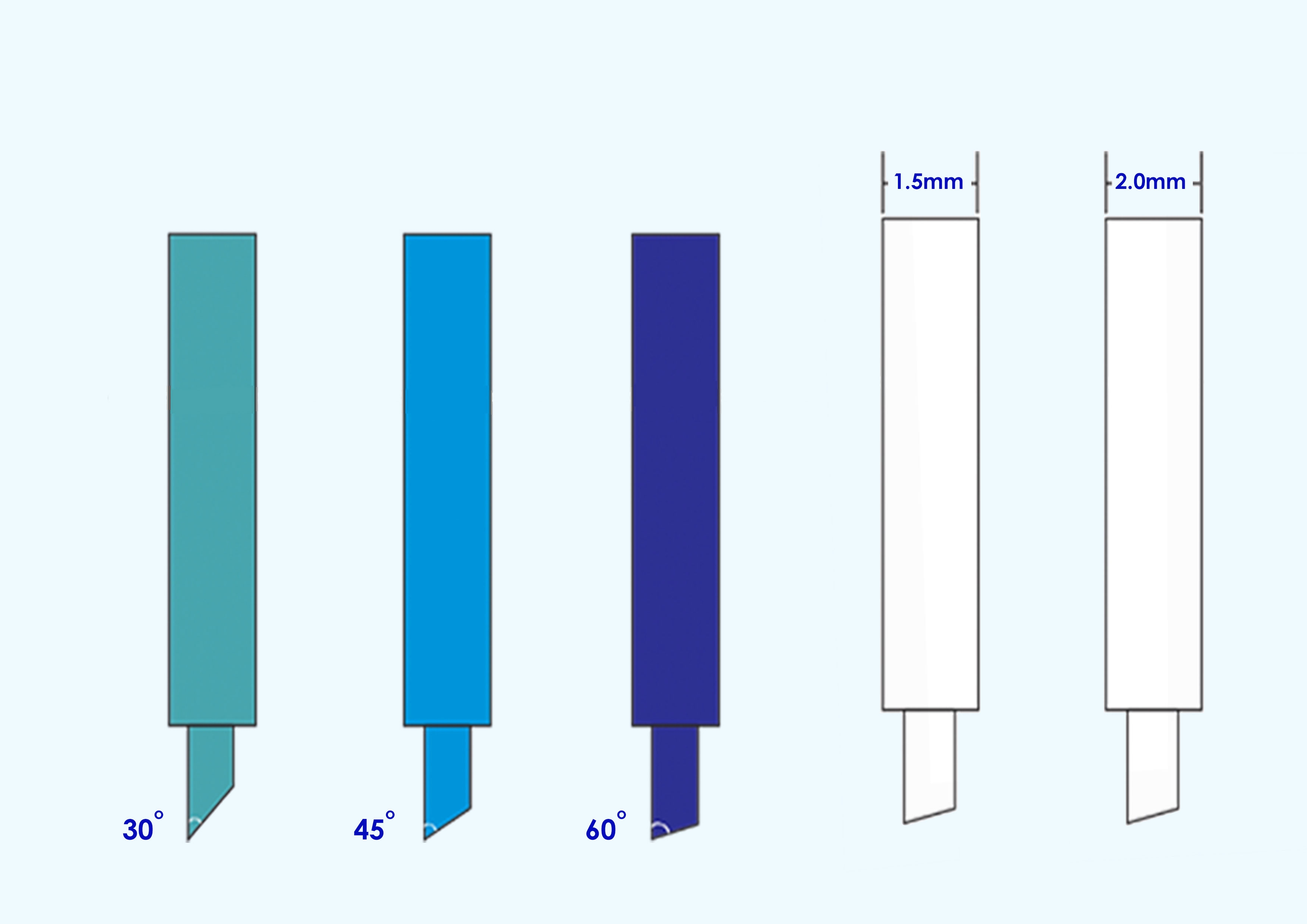

可用多種刻刀

角度: 45° / 刀柄直徑:1.5mm,多用于厚料
角度: 30° / 刀柄直徑:1.5mm,多用于厚料或者小字
角度: 60° / 刀柄直徑:2.0mm, 多用于反光材料
角度: 45° / 刀柄直徑:2.0mm,多用于漆面膜


參數規格

型號GR1612K                                            GR1312K
加工尺寸1520x1200毫米(非巡邊切割)               1300x1200毫米(非巡邊切割)
1490x1180毫米(巡邊切割)                   1240x1180毫米(巡邊切割)
切割厚度                                           ≤1.5毫米
適用材料                                  軟材,中等硬度材料
材料進給方式                                        自動傳送裝置
材料固定方式                                        真空吸附平臺
最大切繪速度                                        600毫米 / 秒
最大切割壓力                               600克力 / 5.8牛,8 組刀壓
壓力調節                                         每1克力可調
刻刀刀柄直徑                                    Φ1.5毫米 , Φ2.0毫米
刻刀刀尖角度                                        30° , 45° , 60°
點線切割功能                                              標配
驅動電機                                           交流伺服
機械精度                                          0.0125毫米
可兼容操作系統                                     Win10 / 8 / 7 / XP
內存                                               2MB
軟件               Windows 驅動 , SignWorkPro , CADtoPlotpro
液晶顯示屏                                            中文/英文
文件格式                                           HP-GL , PLT
數據接口                                          USB , RS-232
標記點識別                                           CCD攝像機
輸入電壓                                     交流220伏,50-60赫茲
整機功率                                               1.5千瓦
真空泵功率1.5千瓦                                                       1.1千瓦
隨機刀架數量                                                  1個
繪筆種類                                           水性筆/油性筆
材料托架                                                   標配
包裝尺寸(長/寬/高)2150x1920x1220毫米                         1920x1850x1220毫米
毛/凈重340/260千克                                       320/240千克
